Introduction

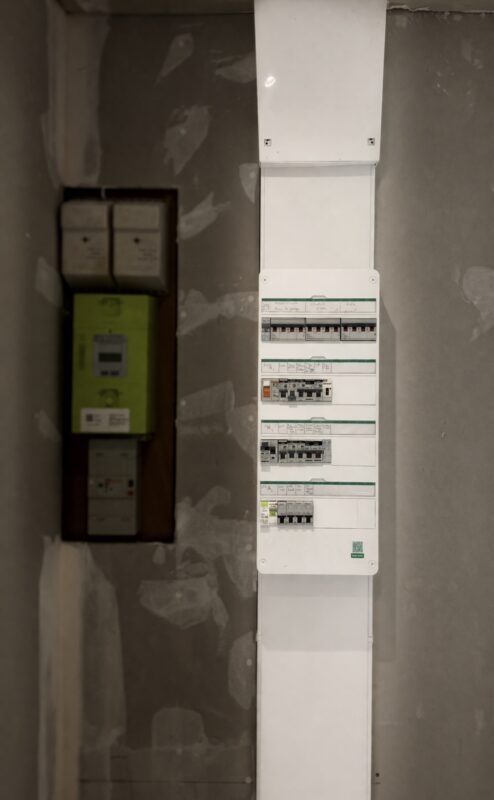

Le tableau électrique, tout le monde en a un. Pourtant, la plupart des gens ne savent pas vraiment ce qu’il y a dedans ni à quoi ça sert… du moins tant que ça fonctionne !
C’est pourtant le cœur de votre installation électrique. C’est pourquoi il est important de le comprendre pour savoir comment est fait votre logement et ainsi identifier rapidement d’où vient un problème.

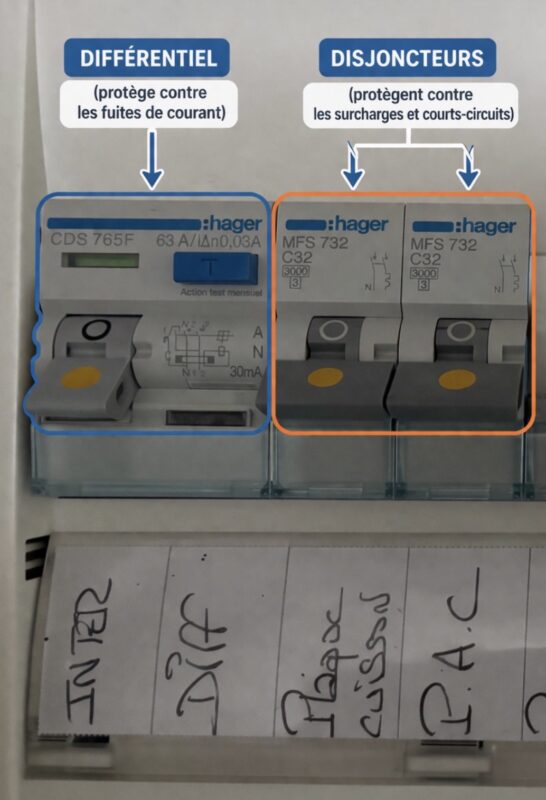

Ce qu’on trouve dans un tableau électrique
Attention à ne pas confondre : le tableau électrique c’est le coffret avec vos disjoncteurs et différentiels repartis sur plusieurs rangées. Le compteur Linky(ou pas) et son disjoncteur de branchement, c’est un autre sujet.
Un tableau électrique contient en général :
- un interrupteur différentiel principal (généralement à gauche, 1 par ligne dans les installations récentes)
- plusieurs disjoncteurs divisionnaires (sur le reste de la ligne)
- parfois des modules supplémentaires (minuterie, télérupteur…)
Chaque élément a un rôle précis. Voyons ça ensemble afin d’apprendre à lire son tableau.
Différence entre disjoncteur et interrupteur différentiel
L’interrupteur différentiel
Il se trouve à gauche du tableau électrique et se reconnaît facilement grâce à son bouton test.
Il surveille l’ensemble des circuits du logement. Ainsi, si une fuite de courant est détectée, il coupe tout — ou une partie — de l’installation. Son rôle principal est donc de protéger les personnes.
Quelques infos utiles :
- calibre courant : 40 A ou 63 A
- sensibilité : 30 mA en habitation
- Type A ou AC
- il protège les personnes
Les disjoncteurs divisionnaires
Ces petits appareils sont alignés à la suite de l’interrupteur différentiel. Chacun protège un circuit précis et assure la protection de l’installation.
En général on retrouve des disjoncteurs pour :
- l’éclairage
- les prises du séjour
- la cuisine
- le lave-linge
- le chauffe-eau
- la cuisinière ou le four
Chaque disjoncteur est calibré en ampères selon le circuit qu’il protège. Pour résumer rapidement (cela varie en fonction de la date d’installation) :
- 10 A pour l’éclairage
- 16 A pour les prises
- 20 A pour les gros appareils
- 32 A pour le chauffage ou la cuisinière
Comment sont-ils organisés ?
Dans la majorité des installations, les disjoncteurs se regroupent par différentiel.
Concrètement, le tableau se divise en rangées. Chaque interrupteur différentiel protège une rangée. Ainsi, tous les disjoncteurs d’une même rangée dépendent de ce différentiel.
C’est donc pour cette raison que lorsqu’un différentiel saute, plusieurs circuits tombent en même temps.
Comment identifier un disjoncteur déclenché ?
C’est simple. Un disjoncteur déclenché se trouve en position basse ou intermédiaire, tandis que les autres restent en position haute.
Par conséquent, lorsque vous cherchez une panne, c’est le premier endroit où regarder.
Et voilà, vous savez maintenant lire un tableau électrique !
Ce qu’il faut retenir
- Le différentiel protège plusieurs circuits
- Chaque disjoncteur correspond à un circuit précis
- Un disjoncteur déclenché est en position basse
- Mieux vaut donc connaître son tableau avant qu’une panne arrive
Pour aller plus loin vous pouvez consulter les articles suivants :
- Différence entre disjoncteur et interrupteur différentiel
- C’est quoi la mise à la terre ?
- C’est quoi un circuit dédié ?
Et pour vous familiariser avec les thermes et les différents modèles vous pouvez allez sur les sites des constructeurs comme Legrand par exemple => Legrand
