Vous avez branché votre four et le disjoncteur a sauté. Ou votre électricien vous a dit que le chauffe-eau « a besoin d’un circuit dédié ». Mais concrètement, c’est quoi, un circuit dédié ? Et pourquoi certains appareils en ont absolument besoin ?
C’est plus simple qu’il n’y paraît.
Le principe de base

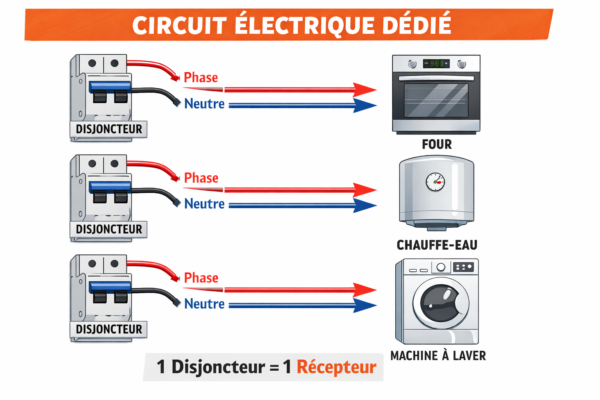

Un circuit dédié, c’est un circuit électrique réservé à un seul appareil. Un disjoncteur, un câble, une prise ou une sortie de câble. Rien d’autre branché dessus.
À l’opposé, un circuit prises classique alimente plusieurs prises dans une pièce : lampe de chevet, chargeur de téléphone, télé. Ces appareils consomment peu et peuvent se partager le même circuit sans problème.
Les gros appareils, eux, ne peuvent pas se permettre ce partage. Pas pour une raison de confort, pour une raison physique : un câble qui transporte plus de courant qu’il ne peut en supporter, il chauffe. Et un câble qui chauffe dans une gaine encastrée dans le mur, c’est un risque d’incendie. Si vous voulez comprendre la relation entre section de câble et calibre de disjoncteur, l’article sur la section de câble électrique explique ça dans le détail.
Quels appareils sont concernés ?
La norme NF C 15-100-10 est précise là-dessus. Voici les appareils qui doivent obligatoirement être sur un circuit dédié :
| Appareil | Section mini | Disjoncteur | Remarques |
|---|---|---|---|
| Lave-linge | 2,5 mm² | 20 A | 1 appareil par circuit |
| Lave-vaisselle | 2,5 mm² | 20 A | 1 appareil par circuit |
| Sèche-linge | 2,5 mm² | 20 A | 1 appareil par circuit |
| Four électrique | 2,5 mm² | 20 A | 1 appareil par circuit |
| Chauffe-eau électrique | 2,5 mm² | 20 A | 1 appareil par circuit |
| Congélateur | 2,5 mm² | 20 A | 1 appareil par circuit |
| Plaques de cuisson (monophasé) | 6 mm² | 32 A | Circuit dédié obligatoire |
| Plaques de cuisson (triphasé) | 2,5 mm² | 20 A | Circuit dédié obligatoire |
| Prise IRVE 16 A (recharge VE) | 2,5 mm² | 20 A | 1 circuit par point de recharge |
| Borne IRVE 32 A (wallbox) | 10 mm² | 40 A | 1 circuit par borne |
Source : NF C 15-100-10
Deux appareils méritent une attention particulière.
Les plaques de cuisson monophasées : c’est le circuit le plus contraignant de toute l’installation résidentielle, 32 A et 6 mm² minimum. Une plaque à induction moderne peut tirer entre 7 000 et 9 000 watts en pleine charge. Si elle disjoncte régulièrement, c’est souvent que le circuit n’est pas dimensionné correctement. J’explique ça dans l’article plaque à induction qui disjoncte.
Les bornes de recharge wallbox (32 A) : la NF C 15-100-10 est clair, 10 mm² et disjoncteur 40 A max. Une borne 32 A tire en pratique 7,4 kW soit 32 A en continu. Le disjoncteur est calibré à 40 A max pour protéger un câble de 10 mm². Ce n’est pas une option selon la longueur, c’est le minimum normative.
Et la climatisation, la pompe à chaleur ? Ces appareils ne figurent pas dans la liste des circuits spécialisés explicites de la NF C 15-100-10, mais en pratique tout installateur sérieux leur donne leur propre circuit. Leur consommation le justifie largement.
Pourquoi un minimum de 3 circuits spécialisés ?
La NF C 15-100-10 impose un minimum de 3 circuits spécialisés par logement pour les appareils en 2,5 mm² / 20 A, hors plaques de cuisson et IRVE qui ont leurs propres règles. Ce minimum s’explique simplement : un logement sans sèche-linge aujourd’hui peut en avoir un demain. L’installation doit anticiper les usages futurs.
En pratique, dans un logement bien câblé, on trouve souvent 5 à 7 circuits spécialisés. Un par appareil réel ou prévu.
Comment savoir si votre appareil est sur un circuit dédié ?
Ouvrez votre tableau électrique. Si les disjoncteurs sont étiquetés, c’est simple : cherchez le nom de l’appareil. « Lave-linge », « four », « chauffe-eau », chacun sur son propre disjoncteur, c’est bon.
Si le tableau n’est pas étiqueté, la méthode terrain c’est de déclencher un disjoncteur à la fois et de vérifier ce qui tombe. Quand votre appareil ne répond plus, vous avez trouvé son circuit. Si d’autres prises s’éteignent en même temps, l’appareil partage son circuit. Ce n’est pas conforme pour les appareils listés ci-dessus.
Pour apprendre à lire votre tableau et identifier chaque protection, l’article comment lire son tableau électrique vous donne toutes les clés.
Ce qui se passe quand un gros appareil n’est pas sur un circuit dédié
Deux risques. Le premier, immédiat : le disjoncteur saute régulièrement par surcharge, surtout si d’autres appareils tournent en même temps. Le second, plus sournois : le câble chauffe en permanence dans sa gaine. L’isolant se dégrade progressivement, sans que vous le voyez. C’est un des scénarios classiques d’incendie électrique d’origine domestique.
Un lave-linge sur une multiprise dans la buanderie, avec le congélateur et le chauffe-eau sur le même circuit, c’est une situation qu’on voit encore trop souvent. Ce n’est pas catastrophique le premier jour. Mais sur plusieurs années, ça use l’installation là où elle ne devrait pas s’user.
FAQ
Peut-on brancher un lave-linge sur une prise classique du circuit prises ? Non, pas de façon conforme. La NF C 15-100-10 impose un circuit dédié pour le lave-linge : une prise 2P+T sur 2,5 mm² / 20 A, réservée à cet appareil uniquement. En pratique ça peut fonctionner un temps, mais vous êtes hors norme et le câble peut chauffer sérieusement si d’autres appareils tournent en même temps.
Un circuit spécialisé c’est la même chose qu’un circuit dédié ? Oui. La norme parle de « circuits spécialisés » pour désigner ces circuits réservés à un seul appareil. Dans le langage courant, on dit circuit dédié. C’est la même chose.
La plaque de cuisson est-elle vraiment à part des autres appareils ? Oui, et c’est important. Les plaques de cuisson monophasées ont leur propre exigence dans la NF C 15-100-10 : 6 mm² et 32 A minimum. Ce n’est pas inclus dans le minimum de 3 circuits spécialisés. C’est un circuit en plus, avec une section et un calibre bien supérieurs.
Pourquoi une borne wallbox 32 A nécessite un disjoncteur 40 A ? Le disjoncteur est calibré pour protéger le câble, pas l’appareil. Un câble de 10 mm² supporte un courant continu de 40 A selon les règles de section. La borne elle-même limite le courant de charge à 32 A, mais le circuit doit être protégé avec un disjoncteur 40 A max conformément au tableau de la NF C 15-100-10.
Combien de circuits spécialisés doit avoir un logement ? Un minimum de 3 circuits en 2,5 mm² / 20 A selon la NF C 15-100-10, en plus des circuits plaques de cuisson et IRVE. En pratique, un logement bien installé en a autant que d’appareils gros consommateurs, avec un circuit par appareil.
Ce qu’il faut retenir
- Un circuit dédié, c’est un disjoncteur, un câble, un seul appareil. Rien d’autre
- Les appareils concernés : lave-linge, lave-vaisselle, sèche-linge, four, chauffe-eau, congélateur, tous en 2,5 mm² / 20 A
- Les plaques de cuisson monophasées sont à part : 6 mm² et 32 A minimum, c’est le circuit le plus contraignant du logement
- Les bornes wallbox 32 A aussi : 10 mm² et 40 A max, conformément au tableau de la NF C 15-100-10
- Minimum 3 circuits spécialisés par logement selon la NF C 15-100-10, en plus des circuits plaques et IRVE
- Un câble surchargé ne disjoncte pas forcément tout de suite. Il chauffe en silence, et c’est ça le vrai danger
