Introduction

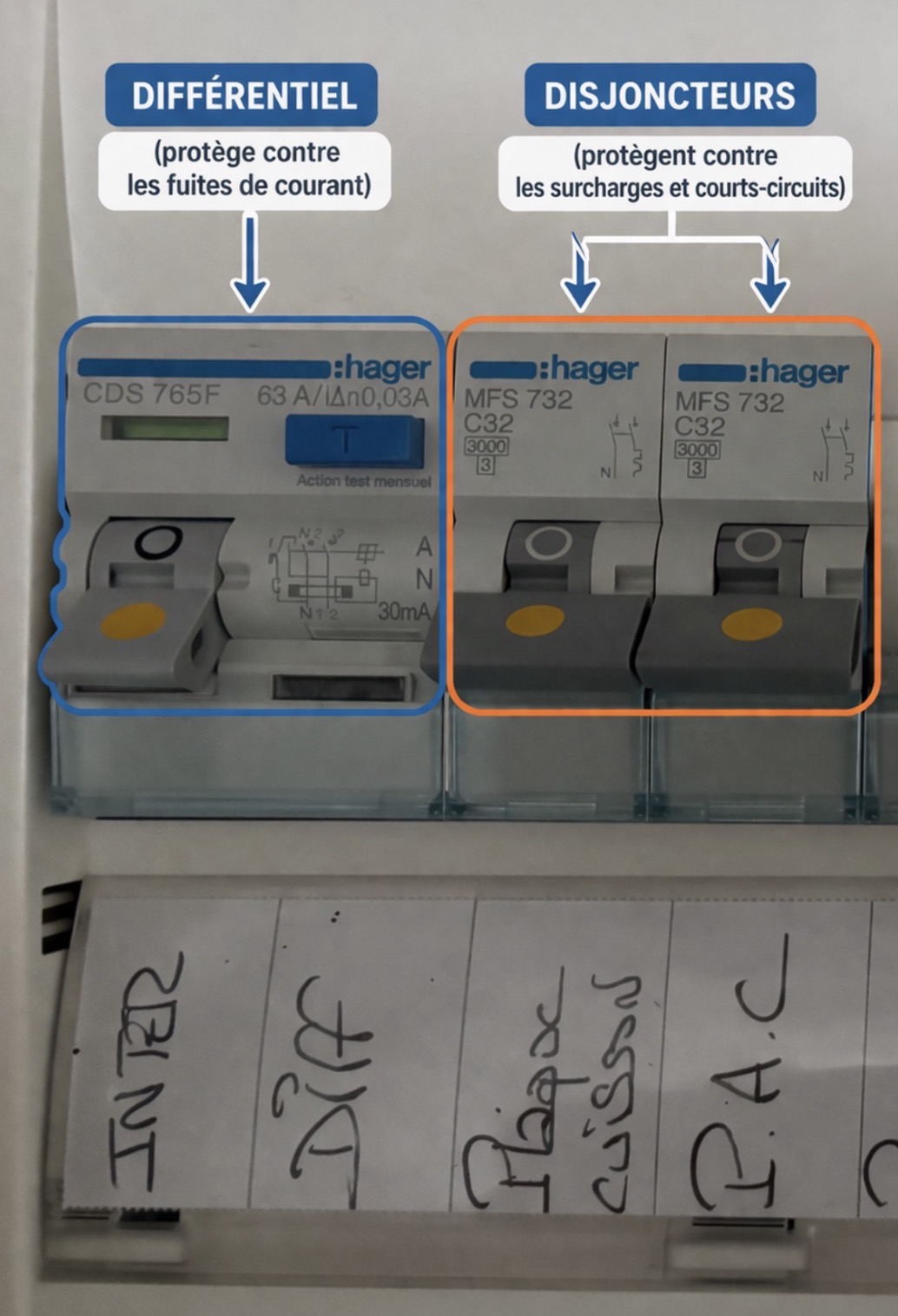

Dans un tableau électrique, on retrouve plusieurs protections, dont le disjoncteur et l’interrupteur différentiel. Ces deux éléments sont souvent confondus alors qu’ils ont des rôles bien différents.
Comprendre leur fonctionnement permet de mieux identifier une panne et d’assurer la sécurité de son installation.
À quoi servent ils ? Et quel est donc la différence entre disjoncteur et interrupteur différentiel ?
Ces deux appareils ont chacun un objectif bien précis.
- Le disjoncteur protège les circuits électriques et les appareils
- L’interrupteur différentiel protège les personnes
Ils sont donc complémentaires.
Comment ça fonctionne ?
Le disjoncteur :
Le disjoncteur coupe le courant en cas de :
- court-circuit
- surcharge électrique
Il réagit lorsque l’intensité devient trop élevée sur un circuit dû à une surcharge ou un court circuit. Exemple à voir : Disjoncteur qui saute quand je branche un appareil
L’interrupteur différentiel
L’interrupteur différentiel détecte les fuites de courant.
Il compare :
- le courant dans la phase
- et celui dans le neutre
S’il y a une différence entre le courant qui passe dans la phase et celui qui passe dans le neutre, il coupe immédiatement.
Les éléments importants à connaître
Disjoncteur
- exprimé en ampères (ex : 16 A, 20 A)
- protège un circuit précis
- sans bouton test
Interrupteur différentiel
- généralement 30 mA en habitation
- protège plusieurs circuits
- possède un bouton test
Dans quels cas il intervient ?
Disjoncteur
Il déclenche lorsque :
- trop d’appareils sont branchés
- un court-circuit se produit
Interrupteur différentiel
Il déclenche lorsque :
- un appareil présente une fuite de courant
- il y a de l’humidité
- un câble est endommagé
En réalité, les déclenchements différentiels sont très souvent liés à un appareil électroménager.
Ce qu’il faut retenir
- Le disjoncteur protège les installations
- Le différentiel protège les personnes
- Ils ne détectent pas les mêmes défauts
- Les deux sont indispensables dans une installation électrique
