Vous regardez un disjoncteur de près et vous voyez un chiffre dans un petit carré : 3000, ou parfois 6000. Parfois ailleurs, sans carré, avec des lettres différentes. Et vous vous demandez ce que ça veut dire, et si ça a vraiment de l’importance.
Ça en a. C’est même l’une des caractéristiques les plus critiques d’un disjoncteur, et c’est celle qu’on explique le moins souvent aux particuliers.
Pour replacer ce sujet dans l’ensemble du fonctionnement de l’installation électrique, retrouvez tous les articles de la page comprendre le fonctionnement de l’installation électrique.
Ce que dit la norme
La NF C 15-100 est claire sur le principe de base : les dispositifs de protection doivent posséder un pouvoir de coupure au moins égal au courant de court-circuit présumé à l’endroit où ils sont installés. C’est l’article 432.1.
Traduction terrain : si votre installation peut générer 3000 ampères en cas de court-circuit franc, votre disjoncteur doit pouvoir couper 3000 ampères sans se détruire. Au dessus de ça, il ne protège plus rien : ni les câbles, ni les personnes.
C’est fondamentalement différent du calibre du disjoncteur (10 A, 16 A, 20 A), qui représente le courant normal de fonctionnement. Le calibre protège contre les surcharges. Le pouvoir de coupure protège contre les courts-circuits francs, ceux qui font passer des centaines ou des milliers d’ampères en une fraction de seconde.
Si vous lisez votre tableau électrique et que vous ne savez pas encore à quoi correspondent tous ces termes, je vous renvoie à cet article : comment lire son tableau électrique ?
Icn, Icu, Ics : trois valeurs, deux normes
La NF C 15-100 autorise deux normes produit pour les disjoncteurs : la NF EN 60898 et la NF EN 60947-2. Ce sont deux façons différentes de caractériser le même appareil, et elles donnent des valeurs qui ne se lisent pas de la même façon.

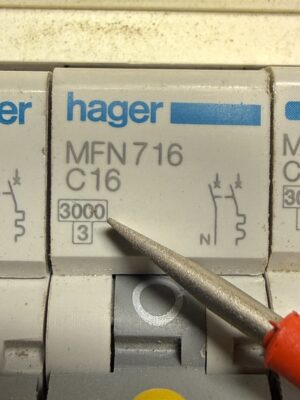

La NF EN 60898 — c’est la norme des disjoncteurs pour usage domestique. Elle définit l’Icn, le courant nominal de court-circuit. C’est la valeur inscrite dans un petit carré sur la face de l’appareil. Le disjoncteur est conçu pour couper ce courant et rester opérationnel.
La NF EN 60947-2 — c’est la norme des appareillages industriels. Elle définit deux valeurs :
- L’Icu (pouvoir de coupure ultime) : le disjoncteur peut couper ce courant, mais il peut être endommagé après. L’installation reste sûre, mais l’appareil est potentiellement à remplacer.
- L’Ics (pouvoir de coupure de service) : exprimé en pourcentage de l’Icu (25, 50, 75 ou 100 %), c’est le niveau que le disjoncteur peut couper tout en continuant à fonctionner normalement ensuite, sans dégradation.
Puisque les deux normes sont autorisées, la règle est simple : c’est la valeur la plus élevée qui s’applique pour vérifier la conformité. Un disjoncteur industriel avec un Icu de 10 kA est largement au-dessus des exigences d’une installation résidentielle.

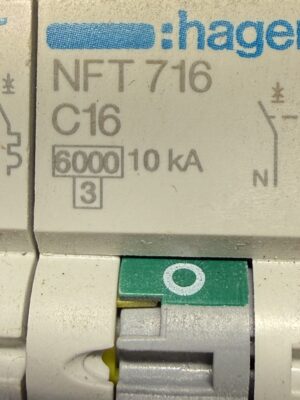

NF EN 60947-2 => 10kA hors cadre
Pourquoi 3 kA suffit en résidentiel
En France, les installations résidentielles sont raccordées au réseau via un branchement dit à puissance limitée. Ce type de branchement comporte en amont des fusibles AD(à action directe) dans la logette Enedis. Ces fusibles ont un effet direct sur le courant de court-circuit qui peut atteindre votre tableau.
La norme le dit explicitement : compte tenu des protections amont, présence de fusibles AD, un pouvoir de coupure de 3 kA est suffisant pour les dispositifs de protection en aval du point de livraison.
Votre disjoncteur ne verra jamais passer plus que ce que ces fusibles laissent passer. Le 3 kA couvre cette limite avec de la marge.
Je sais ce que vous vous dites : mon installation ne recevra jamais 3000 A. Et vous avez raison en fonctionnement normal. Mais en cas de court-circuit franc, avant que le disjoncteur 10 A ou 16 A n’ouvre le circuit, le transformateur dans la rue va générer une pointe d’intensité qui peut atteindre 2000 à 3000 A. C’est une histoire de millisecondes — mais ces millisecondes-là, le disjoncteur doit les encaisser sans exploser. C’est exactement pour ça que le pouvoir de coupure existe.
Quand le 3 kA ne suffit plus
Le 3 kA est valable pour un branchement à puissance limitée — le branchement résidentiel standard. Dès qu’on passe en branchement à puissance surveillée (tertiaire, industrie, grosse installation) la donne change complètement.
Sans fusibles AD pour limiter le courant en amont, le Icc au tableau peut atteindre plusieurs dizaines de kiloampères selon la puissance du transformateur et la longueur des câbles. Un transformateur de 630 kVA peut générer 9 kA au point de livraison. Un transformateur de 1000 kVA encore davantage.
Dans ces cas, le calcul du courant de court-circuit présumé est obligatoire. Si le gestionnaire du réseau ne peut pas fournir les données, la NF C 15-100 donne des valeurs par défaut : transformateur 1000 kVA, tension de court-circuit 6 %, à partir desquelles on calcule le Icc réel à chaque point de l’installation.
C’est là qu’on trouve des disjoncteurs avec des pouvoirs de coupure de 10, 16, 25 kA ou plus — et c’est là que la distinction entre Icu et Ics prend toute son importance, puisque le scénario de coupure en charge lourde devient réaliste.
Pour comprendre comment trouver un court-circuit, cet article peut vous aider : comment trouver un court-circuit dans une maison ?
Ce qu’on ne doit pas faire
Ne remplacez pas un disjoncteur en regardant uniquement son calibre (16 A, 20 A). Le calibre est la première chose à vérifier, mais le pouvoir de coupure doit être compatible avec ce que l’installation peut générer.
En résidentiel sur branchement Enedis à puissance limitée, choisissez un disjoncteur NF EN 60898 avec un Icn de 3 kA minimum — c’est-à-dire avec le chiffre dans un carré. C’est la bonne pratique systématique. En tertiaire ou industrie, c’est un calcul, pas une estimation.
FAQ
Quelle est la différence entre Icn, Icu et Ics ?
L’Icn (NF EN 60898) est la valeur garantie sur les disjoncteurs domestiques, l’appareil fonctionne normalement après coupure.
L’Icu (NF EN 60947-2) est la valeur ultime des disjoncteurs industriels, l’appareil peut être endommagé après.
L’Ics est le pourcentage de l’Icu que l’appareil peut couper tout en restant opérationnel.
Pourquoi 3 kA et pas plus en résidentiel ? Les fusibles AD dans la logette Enedis limitent le courant de court-circuit en aval. La norme le confirme explicitement : 3 kA est suffisant pour un branchement à puissance limitée avec fusibles AD en amont.
Peut-on utiliser un disjoncteur industriel (NF EN 60947-2) dans un tableau résidentiel ? La NF C 15-100 autorise les deux normes. Un disjoncteur NF EN 60947-2 avec un Icu suffisant est techniquement conforme.
En pratique, on utilise du NF EN 60898 en résidentiel — c’est ce pour quoi ces appareils sont conçus.
Le pouvoir de coupure change-t-il selon la position dans le tableau ? Le courant de court-circuit diminue avec la longueur des câbles. Un tableau divisionnaire en bout de maison a un Icc plus faible qu’un tableau principal. En résidentiel avec fusibles AD Enedis, le 3 kA reste pertinent partout dans l’installation.
Faut-il vérifier le pouvoir de coupure lors d’une rénovation ? Oui, si vous remplacez des disjoncteurs. La règle s’applique au travail réalisé. En résidentiel raccordé Enedis à puissance limitée, un Icn de 3 kA minimum couvre la situation.
Ce qu’il faut retenir
- La NF C 15-100 l’impose : le pouvoir de coupure doit être au moins égal au courant de court-circuit présumé à l’endroit où le disjoncteur est installé.
- Deux normes sont autorisées : NF EN 60898 (Icn, dans un carré) pour le résidentiel, NF EN 60947-2 (Icu/Ics) pour l’industriel. C’est la valeur la plus élevée qui s’applique pour vérifier la conformité.
- En résidentiel avec branchement Enedis à puissance limitée, les fusibles AD limitent le Icc : 3 kA est suffisant selon la norme.
- En tertiaire ou industrie, sans fusibles AD en amont, le Icc peut atteindre plusieurs dizaines de kA — un calcul s’impose.
- L’Icu c’est la limite que le disjoncteur peut couper en se sacrifiant éventuellement. L’Ics, c’est ce qu’il peut couper en restant opérationnel.
- On ne remplace pas un disjoncteur uniquement sur son calibre — le pouvoir de coupure compte autant.
Pour aller encore plus loin sur les normes en vigueur, consultez Promotelec : https://www.promotelec.com/professionnels/fiche/normes-electriques-guides-ute-et-normes-afnor-applicables/
