Un client m’appelle parce qu’il n’a plus d’eau chaude. Je lui demande de regarder son tableau, il me décrit « un carré avec trois traits dedans ». Pour lui c’était un radiateur, il a même hésité avec un volet roulant. C’était bien le cumulus : l’électricien avant moi avait dessiné une résistance qui chauffe, et personne d’autre que lui ne pouvait le deviner.
Il n’existe pas de symbole chauffe-eau sur tableau électrique imposé par la norme. Selon les marques et les époques, on trouve un pictogramme de ballon ou de robinet, ou les mentions ECS, CE, cumulus, ballon. Le repère le plus sûr reste le disjoncteur 20 A placé juste à côté du contacteur jour/nuit.
C’est ce dernier point qui fait gagner du temps sur le terrain. Le pictogramme ment souvent, la configuration du tableau, beaucoup moins. D’autres repères de ce type sont détaillés côté comprendre l’électricité.
Le symbole chauffe-eau sur tableau électrique n’existe pas vraiment
Ce que demande la norme, c’est que chaque circuit soit repéré par une indication appropriée, lisible après la pose, avec le local et la fonction, sous forme de pictogrammes ou d’autres indications adaptées.
Résultat, chaque fabricant fait sa propre planche d’étiquettes. Legrand, Schneider, Hager, chacun a ses pictogrammes, et ils ne sont pas identiques. Ajoutez à ça les tableaux repérés au feutre indélébile en fin de chantier, un vendredi soir, et vous obtenez le zoo qu’on rencontre en rénovation.
Le guide Legrand rappelle qu’une fois l’installation réalisée, l’installateur doit fournir un schéma détaillé avec le repérage des circuits. C’est ce document, plus que l’étiquette, qui devrait répondre à la question. Dans les faits, sur une maison de vingt ans, ce schéma a disparu depuis longtemps.
Les repérages qu’on rencontre vraiment sur les tableaux
Voici ce que je croise le plus souvent, et ce que ça vaut.

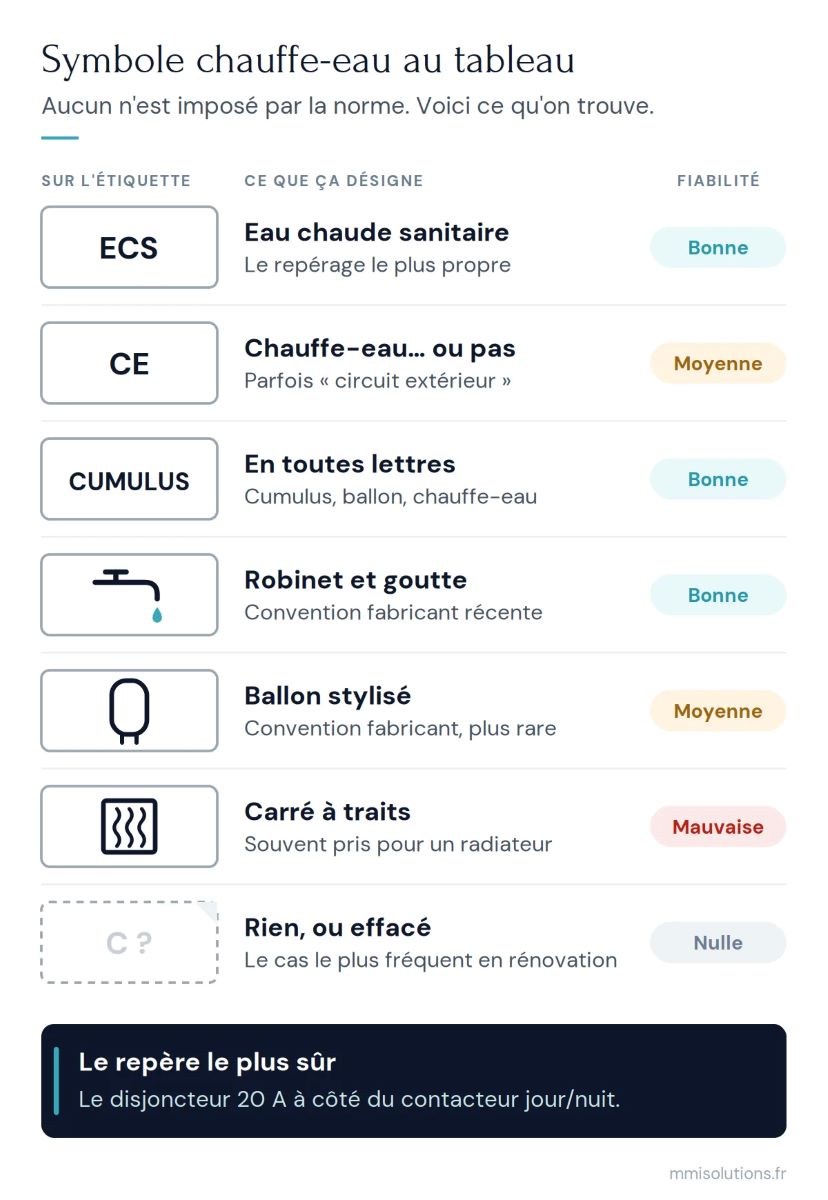

| Ce qu’on voit sur le tableau | Ce que ça désigne | Fiabilité |
|---|---|---|
| ECS | Eau chaude sanitaire, c’est le repérage le plus propre | Bonne |
| CE ou C.E. | Chauffe-eau, mais aussi « circuit extérieur » sur certains tableaux | Moyenne |
| Cumulus, Ballon, Chauffe-eau en toutes lettres | Le départ du ballon, sans ambiguïté | Bonne |
| Pictogramme robinet avec une goutte | Convention fabricant courante sur les tableaux récents | Bonne |
| Ballon cylindrique stylisé | Convention fabricant, plus rare | Moyenne |
| Rectangle ou carré avec des traits ou des vagues dedans | Une résistance qui chauffe, souvent confondu avec un radiateur ou un sèche-serviette | Mauvaise |
| Étiquette effacée, décollée, ou rien | Le cas le plus fréquent en rénovation | Nulle |
Sources : Aucun de ces symboles n’est imposé par la série NF C 15-100 : ce sont des usages, pas des exigences.
Le carré avec les traits, c’est le piège classique. Celui qui l’a dessiné pensait « résistance », donc « eau chaude ». Le client, lui, voit une grille de radiateur. Les deux ont raison dans leur tête, et le tableau devient illisible.
Le vrai repère, c’est le contacteur jour/nuit
C’est comme ça que je repère le départ dans la majorité des cas, avant même de lire les étiquettes.
Le chauffe-eau est presque toujours associé à un contacteur jour/nuit, ce module avec une manette à trois positions : arrêt, automatique, marche forcée. Il est piloté par le signal du fournisseur pour lancer la chauffe en heures creuses. Dans ses schémas types de tableaux résidentiels, Schneider place systématiquement l’ensemble contacteur plus disjoncteur 20 A pour le chauffe-eau, avec un petit disjoncteur 2 A qui alimente le circuit de commande du contacteur.

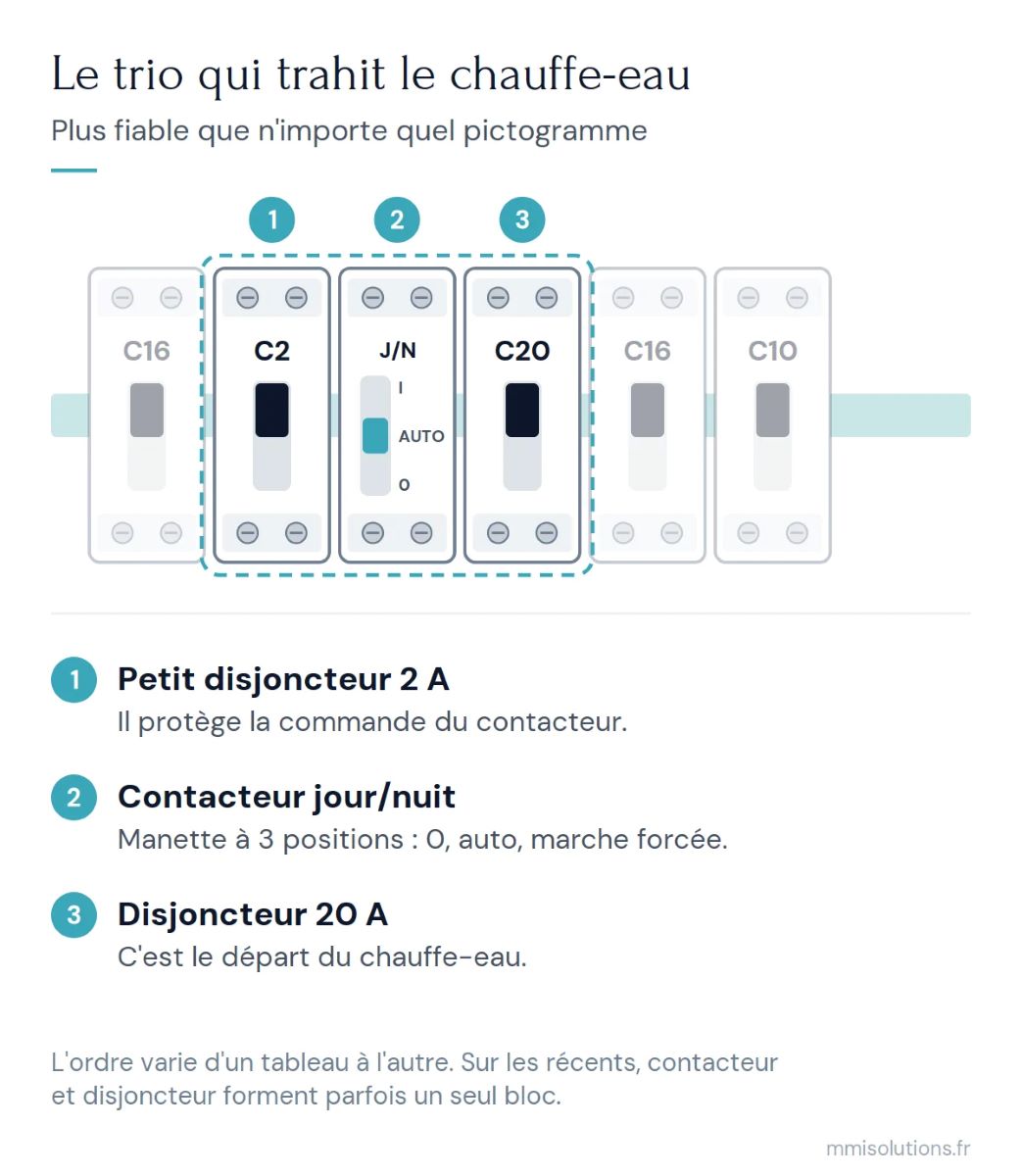

Concrètement, dans le tableau, vous cherchez un groupe de trois choses côte à côte :
- un module avec une manette à trois positions, c’est le contacteur
- un tout petit disjoncteur, souvent 2 A, juste à côté, qui protège la commande
- un disjoncteur de 20 A, c’est le départ du chauffe-eau
Sur les tableaux récents, contacteur et disjoncteur peuvent être réunis dans un seul bloc embrochable. Ça change l’allure, pas la logique.
Attention au cas sans heures creuses. Un logement en tarif base n’a pas forcément de contacteur, et le repère tombe. Il reste alors le calibre : le chauffe-eau est sur un circuit spécialisé, en 2,5 mm² protégé par un disjoncteur 20 A quand c’est bien fait. Certains en 16 A pour un ballon de faible puissance. Mais le problème c’est que beaucoup de circuits ont cette même parité.
Comment identifier le départ à coup sûr
Quand rien n’est lisible, on ne devine pas, on teste. Cette méthode se fait entièrement depuis la face avant du tableau, sans jamais déposer le plastron.
- Mettez le chauffe-eau en chauffe. Si vous avez un contacteur, basculez sa manette sur marche forcée. Vous devez entendre un claquement sec.
- Vérifiez que ça consomme. Sur un compteur Linky, la puissance instantanée grimpe de 2 à 3 kW. Beaucoup de ballons ont aussi un voyant.
- Coupez les disjoncteurs un par un, et remontez chacun avant de passer au suivant. Celui qui fait retomber la consommation est le bon. Mais attention, le 2A qui protège la bobine fera aussi retomber la consommation donc soyez vigilant.
- Remettez le contacteur en position automatique, sinon le ballon chauffe en heures pleines et la facture s’en souvient.
- Étiquetez immédiatement. Écrivez « Chauffe-eau » ou « ECS », en toutes lettres, pas un dessin.
Manœuvrer les manettes depuis la face avant, c’est sans risque, c’est fait pour ça. Ouvrir le tableau, c’est autre chose : derrière le plastron, les borniers restent sous tension même disjoncteurs abaissés, et seule la coupure au disjoncteur de branchement met l’ensemble hors tension. Toute intervention sur les câbles suppose de couper et de consigner en amont, et ça ne s’improvise pas.
Ce qui doit vous alerter en ouvrant le tableau
Un chauffe-eau qui partage son disjoncteur avec des prises ou de l’éclairage, ce n’est pas une question d’étiquette, c’est un défaut de conception. Le circuit spécialisé existe pour que cette charge, qui tourne des heures d’affilée, ne vienne pas s’ajouter au reste sur le même câble.
Autre point : tous les circuits doivent être protégés par un dispositif différentiel de 30 mA au maximum. Un chauffe-eau qui fait déclencher son différentiel de façon répétée, c’est très souvent la résistance entartrée qui part à la terre. Ce n’est pas un caprice du tableau, c’est un signal.
Et si le tableau ne comporte aucun repérage exploitable, c’est un motif de non-conformité classique lors d’un contrôle. La série NF C 15-100 est une norme technique : la conformité d’une installation se constate par le Consuel ou par un professionnel, pas en lisant un article de blog. Pour des travaux de reprise de tableau ou de mise en sécurité dans le Grand Est, je renvoie vers Decor’Home.
Questions fréquentes
Comment savoir quel disjoncteur est celui du chauffe-eau ? Cherchez le disjoncteur 20 A voisin du contacteur jour/nuit. Si le doute persiste, mettez le ballon en marche forcée et coupez les disjoncteurs un par un, sauf le 2A de la bobine, en surveillant la consommation.
Le symbole du chauffe-eau est-il le même chez Legrand et chez Schneider ? Non. Chaque fabricant a sa planche d’étiquettes et ses pictogrammes. Aucun n’est imposé par la norme, donc rien ne garantit qu’ils se ressemblent d’un tableau à l’autre.
Que veut dire ECS sur un tableau électrique ? Eau chaude sanitaire. C’est le repérage le plus courant pour le départ du chauffe-eau, et le moins ambigu des trois lettres qu’on rencontre.
Est-ce obligatoire d’étiqueter son tableau électrique ? La norme demande que chaque circuit soit repéré de façon lisible et durable, avec le local et la fonction. Un tableau non repéré est régulièrement retoqué lors d’un contrôle.
Ce qu’il faut retenir
- Il n’existe pas de symbole chauffe-eau sur tableau électrique normalisé : la norme impose un repérage clair, pas un pictogramme précis.
- Le trio contacteur jour/nuit, petit disjoncteur de commande et disjoncteur 20 A est un repère plus fiable que n’importe quel dessin.
- ECS reste le repérage le plus lisible. Un carré avec des traits dedans se confond avec un radiateur, évitez-le.
- Sans contacteur, cherchez le circuit spécialisé en 2,5 mm² sur 20 A, et recoupez avec la notice du ballon.
- La méthode par élimination fonctionne toujours, et elle se fait depuis la face avant, plastron fermé.
- Une fois le départ trouvé, étiquetez-le en toutes lettres. C’est cinq minutes qui en font gagner beaucoup au prochain dépannage.
Article à jour de la série NF C 15-100 édition 2024, référence applicable depuis le 1er septembre 2025. En cas de doute sur votre installation, faites intervenir un électricien qualifié.
