On me demande parfois de remplacer un disjoncteur 20 A par un 25 A, parce que le circuit saute. Pour beaucoup de gens, la solution est simple : monter le calibre. Sauf que non. Quel disjoncteur pour quel appareil, ça ne se règle jamais comme ça, et selon l’endroit, ce 25 A est même franchement dangereux.
Le calibre d’un disjoncteur ne dépend pas de l’appareil tout seul. Il dépend de tout le circuit, le câble en premier. Voilà ce qu’il faut comprendre avant de toucher au tableau.
Petit cadrage avant de continuer : dès qu’on parle du tableau électrique, on est sur du 230 V et sur des parties réglementées de l’installation. L’objectif ici, c’est de comprendre comment ça se calibre et savoir reconnaître ce qui cloche, pas de se lancer les mains dans le tableau sans savoir.

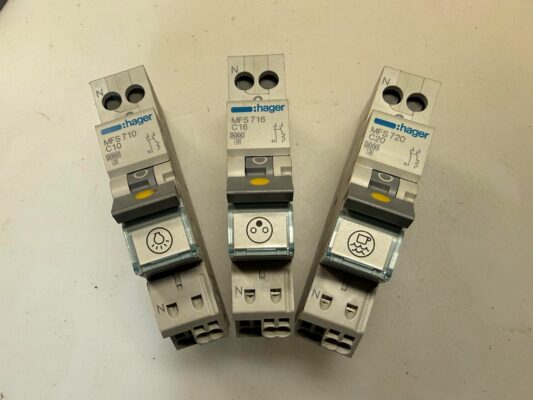

La gamme hager en photo : 10A / 16A / 20A
Le disjoncteur protège le câble, pas l’appareil
Le rôle d’un disjoncteur, c’est de couper avant que le câble chauffe trop. Pas avant que l’appareil souffre. Avant que le fil monte en température dans sa gaine et finisse par mettre le feu à la cloison.
Le calibre est donc collé à la section du câble, et indirectement à sa longueur. Plus le fil est gros, plus il encaisse de courant, plus le disjoncteur peut monter. Comment on associe précisément une section à un calibre, c’est un sujet en soi, je ne le déroule pas ici mais dans l’article dédié a ce sujet : la section de câble Retenez juste une chose : on ne choisit jamais le disjoncteur tout seul, il va toujours avec le câble qu’il protège.
C’est là qu’intervient le vrai réflexe, celui que je répète tout le temps : il faut savoir ce que le disjoncteur alimente pour le calibrer correctement. Le câble, l’appareil au bout, l’usage. Les trois ensemble.
Pourquoi on ne monte pas le calibre quand ça saute ?
Le 2,5 mm² se protège en 20 A maximum, point.
Mettre un 25 A là-dessus, ça tiendrait peut-être au début. C’est exactement le piège. Ça a l’air de marcher, le disjoncteur ne saute plus, le client est content. Mais le câble, lui, encaisse maintenant un courant qu’il n’est pas fait pour transporter. Un disjoncteur qui ne saute plus sur un câble sous-dimensionné, ce n’est pas un problème résolu. C’est un risque d’incendie qu’on a juste rendu silencieux.
Quand un disjoncteur saute trop souvent, la vraie question c’est : qu’est-ce qu’il y a sur ce circuit ? Le plus souvent, il y a trop de choses branchées dessus. On répartit les usages, on ne monte pas le calibre. Dans le doute, je préfère même descendre à 16 A pour limiter encore plus le risque de surcharge. Un circuit qui saute, ça protège. Un circuit qui ne saute jamais alors qu’il est surchargé, ça brûle.
Le stylo testeur que j'ai toujours sur moi →
Les circuits courants : lumières et prises
Pour l’éclairage, c’est simple : câble 1,5 mm², disjoncteur 16 A, 8 points lumineux maximum par circuit. Au moins 2 circuits d’éclairage par logement.
Pour les prises classiques, deux montages au choix :
- 1,5 mm² + 16 A : 8 prises maximum
- 2,5 mm² + 20 A : 12 prises maximum
La cuisine a son régime à part. Le circuit des prises du plan de travail, c’est 2,5 mm² + 20 A, avec 6 prises minimum dont 4 au-dessus du plan de travail.
Les circuits spécialisés : un disjoncteur par appareil
Certains appareils ne partagent pas. La norme impose un circuit dédié, donc un disjoncteur rien que pour eux.
Lave-linge, lave-vaisselle, sèche-linge, four électrique, chauffe-eau : 2,5 mm², 20 A, un appareil par circuit. Au moins 3 circuits spécialisés de ce type par logement.
La plaque de cuisson, elle, change d’échelle : 6 mm², 32 A, circuit dédié. C’est le circuit le plus gros à tirer dans une cuisine, et souvent celui qu’on oublie de prévoir en rénovation.
La VMC, à l’inverse, c’est le tout petit calibre : 1,5 mm², 2 A, circuit dédié. Un équipement qui tourne en continu, sur sa propre protection.
Pour la recharge d’un véhicule électrique avec une prise renforcée : 2,5 mm², 20 A, circuit dédié, derrière un différentiel 30 mA de type A ou F. Pour une vraie borne murale, on change de dimension et on entre dans le domaine de l’IRVE, qui relève de la NF C 15-100-7-722 : là c’est du calcul au cas par cas par un installateur qualifié, je ne vous donnerai pas de calibre au doigt mouillé.
Le chauffage : le calibre suit la puissance
Le chauffage électrique ne se calibre pas comme le reste. Ici, c’est la puissance totale des convecteurs sur le circuit qui commande la section et le disjoncteur.
| Puissance totale maxi | Section mini | Disjoncteur |
|---|---|---|
| 3 500 W | 1,5 mm² | 16 A |
| 4 500 W | 2,5 mm² | 20 A |
Référence applicable : NF C 15-100-10.
Règle simple : en pratique, dans l’habitation, on raisonne par tranche de 4 500 W : c’est la puissance d’un circuit de chauffage standard, en 2,5 mm² protégé par un 20 A. Et si le calcul de section vous paraît flou, c’est exactement le moment de regarder la section de câble de près, parce que tout part de là.
Quel disjoncteur pour quel appareil : le récap par appareil
| Appareil / circuit | Disjoncteur | Courbe | Différentiel |
|---|---|---|---|
| Éclairage | 16 A | C | A ou AC, 30 mA |
| Prises de courant | 16 ou 20 A | C | A ou AC, 30 mA |
| Lave-linge | 20 A | C | A ou F, 30 mA (obligatoire) |
| Lave-vaisselle | 20 A | C | A ou AC, 30 mA |
| Sèche-linge | 20 A | C | A ou F, 30 mA (obligatoire) |
| Four électrique | 20 A | C | A ou AC, 30 mA |
| Chauffe-eau | 20 A | C | A ou AC, 30 mA |
| Plaque de cuisson (monophasée) | 32 A | C | A ou F, 30 mA (obligatoire) |
| Volets roulants | 16 A | C | A ou AC, 30 mA |
| VMC | 2 A | C | A ou AC, 30 mA |
| Chauffage électrique | 16 à 32 A selon la puissance | C | A ou AC, 30 mA |
| Pompe à chaleur, climatiseur | selon la puissance | D | A ou F, 30 mA (obligatoire) |
| Prise renforcée recharge VE | 20 A | C | A ou F, 30 mA + détection 6 mA |
| Borne murale (IRVE) | selon la puissance | C | A ou F (+ 6 mA) en mono, type B en triphasé |
Au moins 2 interrupteurs différentiels 30 mA par logement, dont au minimum 1 de type A.
Courbe C ou courbe D, ça compte ?
La quasi-totalité des disjoncteurs d’un logement sont en courbe C. C’est la courbe standard pour les prises, l’éclairage et les charges classiques.
La courbe D sert aux appareils qui appellent un fort courant au démarrage. Généralement on la réserve typiquement à la pompe à chaleur. Au démarrage, ce genre de moteur tire bien plus que son courant nominal pendant une fraction de seconde, et un disjoncteur courbe C déclencherait pour rien. La courbe D tolère ce pic sans couper.
En résidentiel standard, vous resterez en courbe C presque partout. La courbe D, c’est le cas particulier, à poser quand le fabricant de l’équipement le demande.
Le calibre ne fait pas tout : ce que le circuit alimente compte aussi
Un dernier point, parce qu’il revient plus souvent qu’on ne croit. J’ai déjà vu une prise rajoutée sur un circuit d’éclairage, juste pour brancher des guirlandes de Noël. Pratique sur le moment. Le problème, c’est que ce circuit lumière était protégé par un différentiel 300 mA.
Or 300 mA, ça ne protège pas une personne. Le seul seuil calibré pour le corps humain, c’est le différentiel 30 mA. En rajoutant une prise là, on offre un point de branchement à n’importe quel appareil, sans la protection des personnes qui va avec. Le calibre du disjoncteur peut être parfait, ça ne suffit pas si la sensibilité différentielle du circuit ne correspond pas à ce qu’on y branche.
C’est tout le sens de ce que je disais au début. Un circuit lumière reste un circuit lumière. On ne le transforme pas en circuit prises avec une dérivation improvisée.
Couper et consigner avant toute intervention
Avant de toucher quoi que ce soit dans le tableau, on coupe et on consigne le disjoncteur concerné, et on vérifie l’absence de tension. Pas de manipulation sous tension.
Et une précision sur le mot « normes ». La NF C 15-100 est une norme technique. Dire qu’un montage est « aux normes » ne veut rien dire tant que ce n’est pas un professionnel ou le Consuel qui le valide. Un particulier peut intervenir chez lui sous sa propre responsabilité, mais sur un tableau, en cas de doute, faites appel à un électricien qualifié. Pour des travaux concrets, je renvoie vers Decor’Home, entreprise de travaux électriques.
Contenu à jour de la NF C 15-100 édition 2024, applicable depuis septembre 2025.
FAQ
Peut-on mettre un disjoncteur 25 A sur un circuit en 2,5 mm² ? Non. Le 2,5 mm² se protège en 20 A maximum. Un 25 A demanderait du 4 mm², ce qui n’a aucun sens pour des prises domestiques.
Quel disjoncteur pour un lave-linge ? 20 A sur du 2,5 mm², circuit dédié, derrière un différentiel 30 mA de type A ou F. Un appareil par circuit.
Quel disjoncteur pour une plaque de cuisson ? 32 A sur du 6 mm² en monophasé, circuit dédié rien que pour elle. En triphasé, le dimensionnement diffère et se calcule au cas par cas.
Mon four ne tire que 3 000 W, pourquoi un 20 A ? Parce que c’est le calibre prévu pour ce type de circuit spécialisé, indépendamment de la puissance de votre modèle actuel. On dimensionne pour l’usage, pas pour l’appareil branché aujourd’hui.
Que faire quand un disjoncteur saute trop souvent ? Regarder d’abord ce qui est branché sur le circuit. C’est presque toujours une surcharge. On répartit les usages, on ne monte pas le calibre.
Ce qu’il faut retenir
- Pour savoir quel disjoncteur pour quel appareil, on part toujours de la section du câble : 1,5 mm² = 16 A, 2,5 mm² = 20 A, 6 mm² = 32 A (qui peut augmenter avec la longueur)
- Monter le calibre pour qu’un disjoncteur arrête de sauter, c’est masquer un risque d’incendie, pas le régler
- Prises : 16 A en 1,5 mm² (8 prises) ou 20 A en 2,5 mm² (12 prises)
- Lave-linge, lave-vaisselle, four, sèche-linge, chauffe-eau : 20 A en 2,5 mm², un circuit par appareil
- Plaque de cuisson monophasée : 32 A en 6 mm², circuit dédié
- Chauffage : le calibre suit la puissance totale, 4 500 W maxi par circuit
- VMC : 2 A en 1,5 mm²
- Courbe C presque partout, courbe D pour la pompe à chaleur
- Savoir ce qu’un circuit alimente reste la base pour bien le protéger, calibre et différentiel compris
