On me pose souvent cette question en rénovation : est-ce qu’on peut passer un câble directement sans le mettre dans une gaine ou un tube ? La réponse dépend entièrement de l’endroit où vous posez ce câble. Il n’y a pas une règle unique, il y en a plusieurs, et elles varient selon le contexte. Voici le tour complet, basé sur le guide UTE C 15-520 qui fait référence sur les modes de pose.
Faut-il toujours gainer un câble électrique ?
Non, pas toujours, tout dépend de l’endroit :
- Gaine/tube obligatoire : en saignée dans la maçonnerie (gaine ICTA) et en enterré (fourreau TPC rouge).
- Sans gaine possible : en pose apparente (câble non propagateur, bien fixé) et dans un vide de construction (cloison, faux plafond) si trois conditions sont réunies.
- Toujours interdit : les conduits orange (ICTL) ailleurs que dans le béton.
- Le détail cas par cas ci-dessous.
Vous ne savez pas lequel choisir, j’ai fais un guide dédié sur ce sujet : Tubes et gaines électriques : lequel choisir selon l’endroit ?
Gaine, tube, gaine du câble : on clarifie
Avant tout, on clarifie le vocabulaire parce que la confusion est fréquente et le mot « gaine » désigne en réalité trois choses différentes sur un chantier.

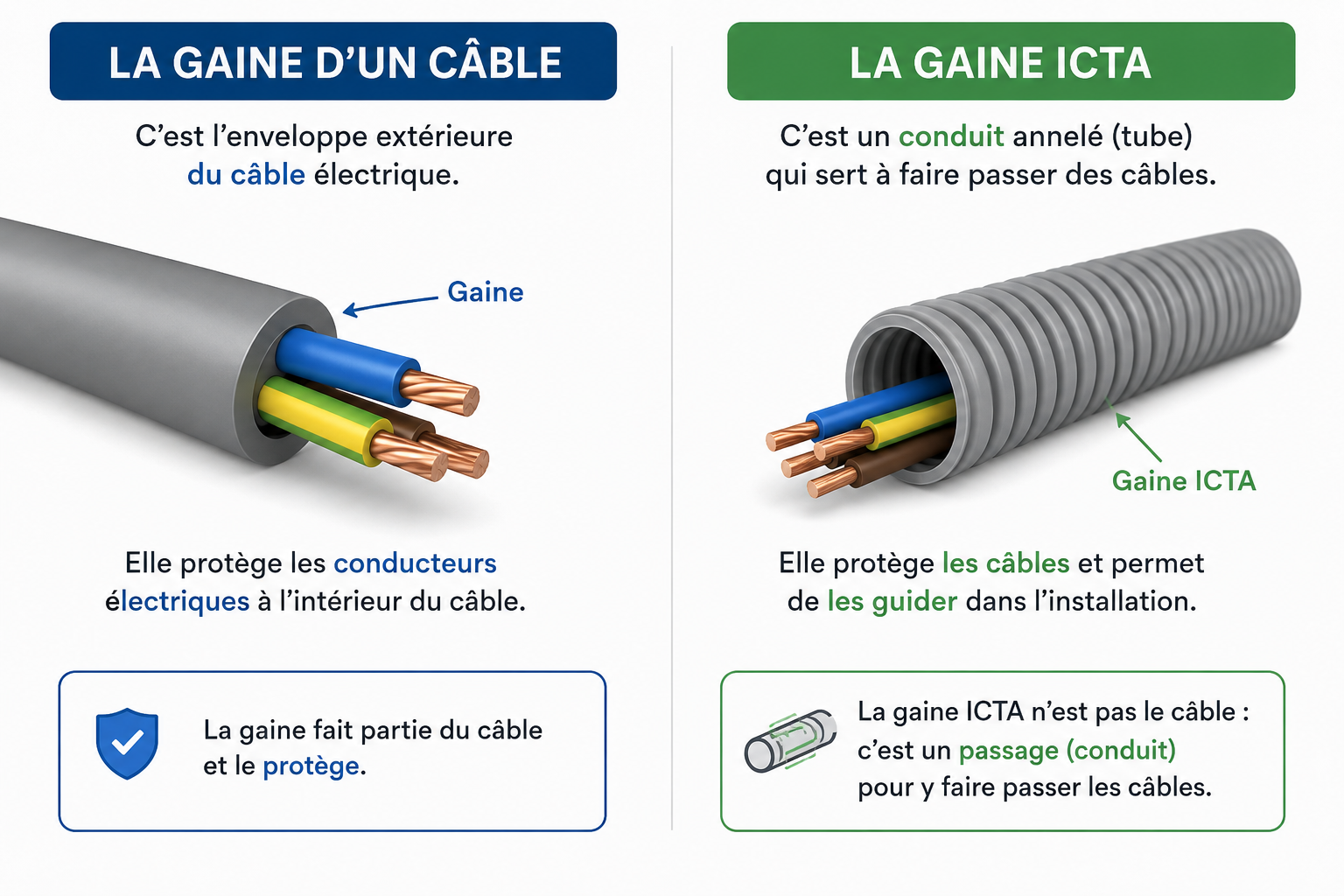

La première, c’est la gaine du câble lui-même, l’enveloppe extérieure qui entoure les 3 conducteurs avec leurs isolants (phase, neutre, terre) et les maintient ensemble en un seul objet. C’est une partie intégrante du câble, généralement noire.

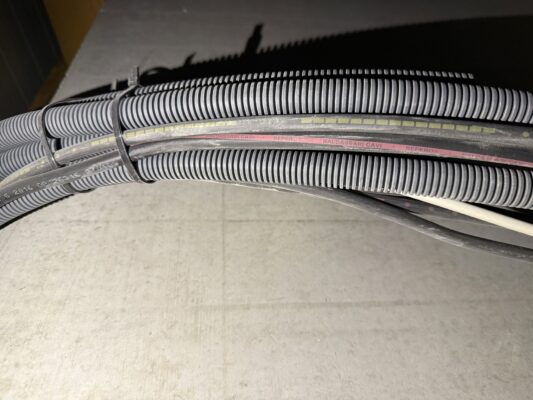

La deuxième, c’est la gaine : dans le langage courant, quand un électricien dit « passe-moi la gaine », il parle de l’ICTA, ce conduit souple et annelé gris qu’on utilise dans les cloisons et les faux plafonds. On y enfile le câble à l’aide d’un tire-fil.

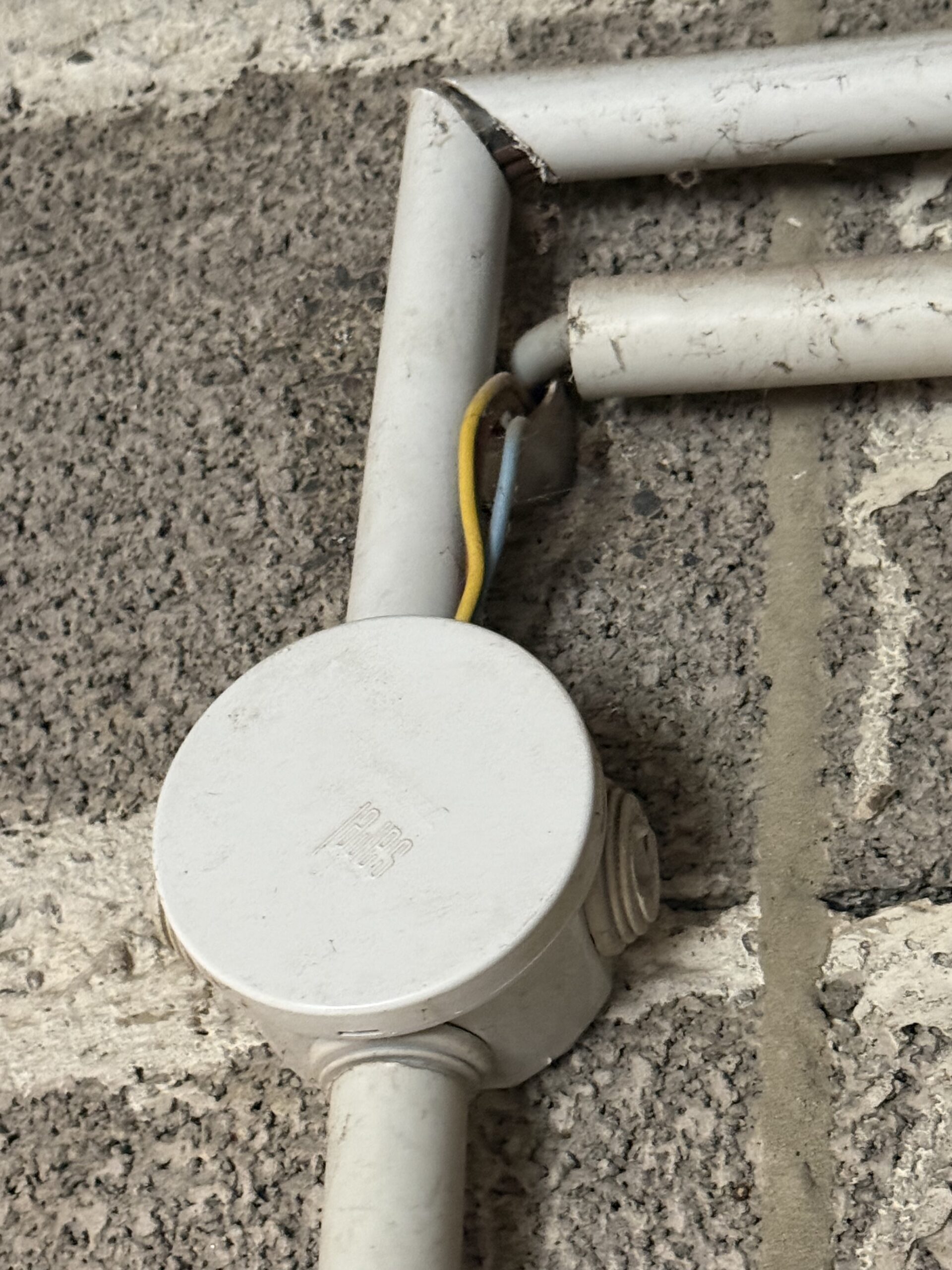

La troisième, c’est le tube : toujours dans le langage courant, le tube c’est l’IRL, le conduit rigide gris qu’on voit en pose apparente dans les garages et les caves.
Dans cet article, on parle de ces deux derniers : les conduits de protection, gaine souple ou tube rigide.
La règle qui pilote tout
Avant les cas particuliers, il faut comprendre deux exigences de fond.
La première vient de la NF C 15-100 : un câble posé de façon définitive doit pouvoir être remplacé sans démolir le support. C’est ce qui justifie l’usage d’une gaine ou d’un tube dans la plupart des situations encastrées : il crée un chemin permanent dans lequel on tire un câble neuf le jour venu.
Le stylo testeur que j'ai toujours sur moi →
La deuxième vient du guide UTE C 15-520 : toute canalisation posée en apparent ou dans un vide de construction doit être non propagatrice de la flamme. Un câble ou un conduit qui prend feu et propage l’incendie dans les parois, c’est ce que la norme veut éviter à tout prix. C’est cette règle qui interdit formellement les conduits orange (ICTL, propagateurs) partout sauf dans le béton.
Pose apparente : sans gaine ni tube possible, sous conditions
En pose apparente (câble visible, fixé en surface d’un mur ou d’un plafond) un conduit de protection n’est pas systématiquement obligatoire. Mais le câble doit être non propagateur de la flamme et correctement fixé.
Un câble multiconducteur type U1000 R2V posé en apparent et fixé par colliers est acceptable dans beaucoup de situations. En revanche, dans une zone exposée aux chocs mécaniques (garage, atelier, hauteur d’homme dans un passage), on ajoute un tube IRL ou une goulotte. Le câble seul ne résiste pas à un impact.
Le guide UTE C 15-520 précise que les parcours des canalisations doivent être horizontaux ou verticaux, parallèles aux arêtes des parois. Concrètement : on descend verticalement au-dessus d’une prise, on part horizontalement sous un plafond. C’est pour ça qu’un artisan qui pose une cheville sait intuitivement où ne pas percer.
Saignée dans la maçonnerie : la gaine est obligatoire
Dès qu’un câble est encastré dans une paroi pleine, brique, béton, carreau de plâtre, il doit être posé dans une gaine ICTA. Deux raisons : la protection mécanique pendant l’enrobage, et la possibilité de remplacer le câble sans casser le mur.
Souple, elle suit les tracés sans forcer. Le guide UTE C 15-520 fixe des diamètres maximum de gaine selon le type de paroi. Par exemple, dans une brique creuse de 35 mm enduite, le diamètre extérieur maximal est de 16 mm. Dans un carreau de plâtre de 100 mm, on peut monter à 20 mm.
Les saignées elles-mêmes sont réglementées : verticales ou horizontales uniquement, jamais en diagonale dans la maçonnerie porteuse, avec des dimensions limitées selon la nature de la paroi.
Attention : On utilise du câble rigide R2V ! Le souple type H07RN-F est réservé aux appareils mobiles, jamais en encastré.
Dans un vide de construction (cloison placo, faux plafond) : c’est plus nuancé qu’on croit
C’est là que la réalité normative est souvent mal connue.

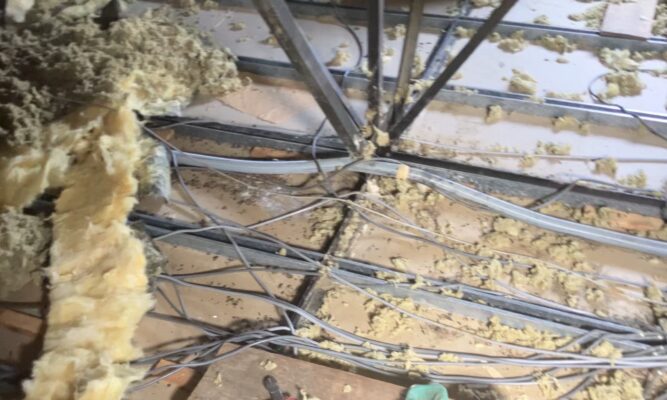

Un vide de construction, c’est l’espace intérieur d’une cloison BA13, d’un faux plafond, d’un plancher creux. Le guide UTE C 15-520 dit ceci : un câble peut être posé sans gaine ni tube dans un vide de construction, à trois conditions cumulatives :
- Le câble doit être non propagateur de la flamme
- La plus petite dimension du vide doit être au moins 1,5 fois le diamètre extérieur du plus gros câble
- La section totale de tous les câbles doit être inférieure au quart de la section du vide
Ce que ça change concrètement : dans un faux plafond ou une cloison BA13 avec un vide suffisant, un câble U1000 R2V non propagateur peut techniquement passer sans gaine ICTA si ces trois conditions sont remplies.
Ce qui reste formellement interdit dans tous les vides : les conduits de couleur orange (propagateurs de flamme). L’ICTL 3421 n’a aucune place dans une cloison BA13 ou un faux plafond, quelle que soit la configuration.
La recommandation terrain reste la gaine ICTA. Même quand le câble sans gaine est techniquement possible, l’ICTA ∅ 20 mm coûte peu, se pose vite avant fermeture de la cloison, et garantit la possibilité de remplacement sans discussion au CONSUEL. C’est toujours le choix le plus sage mais ce n’est pas toujours une obligation stricte dans un vide. Noyé dans un isolant comme la laine de verre, le câble évacue mal la chaleur : on évite, ou on revoit la section.
Si votre logement est ancien et que vous trouvez des câbles directement dans des vides sans aucune gaine, ça ne signifie pas forcément une non-conformité, ça dépend du type de câble et de la section du vide. En revanche, des câbles directement noyés dans du plâtre sans gaine, c’est un signe d’installation vétuste à évaluer.
Pourquoi la protection reste importante : les risques concrets d’un câble posé sans gaine
Poser un câble sans gaine là où c’est interdit (ou simplement déconseillé) crée plusieurs risques concrets qu’il faut avoir en tête.
Le premier est mécanique : dans une saignée enrobée dans le plâtre ou le béton, un câble sans gaine est en contact direct avec le matériau. Lors de futurs travaux (pose de chevilles, carrelage, rénovation), il n’y a aucun signal visuel de la présence du câble. Le risque de perforation est réel, et souvent invisible jusqu’au problème électrique qui suit.
Le deuxième est thermique : un câble qui chauffe anormalement (surcharge, connexion défaillante) sans conduit intermédiaire dégrade son isolant plus rapidement. À terme, c’est un risque d’arc électrique dans la paroi.
Le troisième, et le plus contraignant au quotidien, est normatif : la NF C 15-100 impose qu’un câble posé de façon définitive puisse être remplacé sans démolir. Sans gaine, cette condition n’est pas remplie. Au moment d’une vente, d’une expertise ou d’un passage au CONSUEL, c’est une non-conformité relevée.
À noter : l’absence de gaine dans une cloison placo ou un faux plafond n’est pas toujours une non-conformité si les conditions du guide UTE C 15-520 sont respectées mais c’est systématiquement un risque pratique, parce que le remplacement futur du câble nécessitera d’ouvrir la cloison.
En enterré : profondeur et grillage
Pour les canalisations enterrées, le guide UTE C 15-520 fixe des profondeurs minimales claires :
- 0,50 m minimum sous les zones non accessibles aux véhicules
- 0,85 m minimum sous les zones accessibles aux voitures et sous les trottoirs
Le grillage avertisseur, ce filet plastique rouge posé 20 cm au-dessus du câble, signale la présence d’une canalisation électrique lors de futurs terrassements. Certains considèrent qu’un fourreau TPC rouge en dispense, puisqu’il fait lui-même office de repère, mais c’est discuté et un inspecteur CONSUEL peut l’exiger : dans le doute, on le pose.
En enterré, le conduit de référence, c’est le fourreau TPC rouge. La gaine ICTA et l’ICTL ne sont admises en enterré que pour les petits diamètres, en dessous de 40 mm, là où le TPC n’existe pas. Les câbles enterrés sont de type U1000 R2V ou équivalent.
La section du câble reste soumise aux mêmes exigences quel que soit le mode de pose.
Le tableau récapitulatif
| Situation | Gaine/tube obligatoire ? | Ce qu’on utilise | Remarques |
|---|---|---|---|
| Pose apparente, hors choc | Non | Câble non propagateur fixé | Parcours horizontal/vertical |
| Pose apparente, zone à risque | Oui | Tube IRL ou goulotte | Garage, atelier, hauteur d’homme |
| Saignée dans maçonnerie | Oui | Gaine ICTA | Diamètre max selon type de paroi |
| Vide de construction | Non si 3 conditions remplies | Gaine ICTA recommandée | Non propagateur + plus petite dimension du vide ≥ 1,5× Ø + section câbles < 1/4 vide |
| Vide de construction — conduit orange | Interdit | — | ICTL formellement exclu des vides |
| Enterré | Oui | Fourreau TPC rouge | 0,50 m / 0,85 m selon zone |
Source : guide UTE C 15-520 — Canalisations, Modes de pose, Connexions.
FAQ
Peut-on passer un câble sans gaine dans un mur en placo (BA13) ?
Techniquement oui, si le câble est non propagateur de flamme et que le vide respecte les trois conditions du guide UTE C 15-520 : câble non propagateur, plus petite dimension du vide au moins 1,5 fois le diamètre extérieur du câble, et section totale des câbles inférieure au quart du vide. En pratique, l’ICTA ∅ 20 mm reste recommandée : elle se pose en quelques minutes avant fermeture du placo et garantit le remplacement futur sans tout rouvrir.
Peut-on utiliser un conduit orange (ICTL) dans un faux plafond ?
Non. Les conduits propagateurs de flamme sont formellement interdits dans tous les vides de construction. L’ICTL est réservée au béton uniquement.
À quelle profondeur enterrer un câble électrique ?
0,50 m minimum en zone non accessible aux véhicules, 0,85 m sous les zones accessibles aux voitures et sous les trottoirs.
Le grillage avertisseur rouge est-il toujours obligatoire en enterré ?
En principe oui, posé 20 cm au-dessus du câble. Certains estiment qu’un fourreau TPC rouge en dispense puisqu’il fait lui-même office de repère, mais c’est discuté et le CONSUEL peut l’exiger. Dans le doute, on le pose.
Quelle est la règle pour les parcours de câbles encastrés ?
Horizontal ou vertical, parallèle aux arêtes des parois. Jamais en diagonale, c’est ce qui permet de savoir intuitivement où ne pas percer.
Peut-on enterrer un câble électrique sans gaine ?
En pratique non : on passe un fourreau TPC rouge, qui protège le câble et signale sa présence. Profondeur 0,50 m (hors passage de véhicules) ou 0,85 m (sous voirie), avec grillage avertisseur 20 cm au-dessus.
Ce qu’il faut retenir
- En pose apparente : câble non propagateur autorisé sans gaine ni tube, sauf zone à risque mécanique
- En saignée maçonnerie : gaine ICTA obligatoire, diamètre limité selon le type de paroi
- Dans un vide de construction : câble sans gaine possible si non propagateur ET conditions de section remplies, mais la gaine ICTA reste la meilleure pratique
- Conduit orange (ICTL) : interdit dans tout vide de construction, béton uniquement
- En enterré : profondeurs 0,50 m / 0,85 m selon zone, fourreau TPC rouge, grillage avertisseur (sa dispense avec TPC rouge reste discutée)
- Les parcours encastrés sont toujours horizontaux ou verticaux, jamais en diagonale
Article à jour de la NF C 15-100 édition 2024 (applicable depuis septembre 2025) et du guide UTE C 15-520 en vigueur.
