Un tableau que je reprends en tertiaire il y a quelques mois. Un interrupteur différentiel prévu d’usine pour une arrivée en bas, clapet jaune fourni et tout, sauf que quelqu’un l’avait alimenté par le haut avec du rigide dans des bornes prévu pour un peigne !! La signalisation du danger était du mauvais côté, le raccordement n’était pas bon et il n’y pas de protection avec disjoncteur.
Alimentation disjoncteur par le haut ou par le bas : la norme d’installation ne fixe aucun sens obligatoire. Elle impose en revanche de poser chaque matériel selon les instructions du constructeur. C’est donc la notice de l’appareil qui donne le droit, ou le retire. Réversible sur le catalogue, vous êtes libre. Sens marqué sur l’appareil, vous suivez.
Ça a l’air d’un détail. Sur le terrain, ça décide de l’endroit où reste la tension quand quelqu’un croit avoir tout coupé. D’autres cas concrets sont détaillés dans la rubrique comprendre l’électricité.
Ce que dit la norme, et ce qu’elle ne dit pas
Je n’ai trouvé nulle part une règle qui dirait « l’arrivée se fait par le haut ».
Ce qui existe, c’est une règle plus générale, et qui suffit. La norme demande que les matériels soient choisis et mis en œuvre conformément à ses propres prescriptions et aux instructions des constructeurs. On la retrouve explicitement dans le chapitre vérification, où l’inspection visuelle contrôle ce point.
Le raisonnement tient en deux lignes. La norme ne dit rien sur le haut et le bas. Le fabricant, lui, dit quelque chose. Et la norme rend ce que dit le fabricant imposable.
Autrement dit : il n’y a pas un sens légal, il y a un sens autorisé appareil par appareil.
Le disjoncteur divisionnaire : c’est le haut, et c’est rare autrement
Il faut arrêter de traiter les deux appareils ensemble, parce qu’en pratique ils ne posent pas du tout le même problème.
Sur un disjoncteur divisionnaire de tableau domestique, l’arrivée par le bas est rarissime. Le peigne horizontal arrive par le haut, le départ vers le circuit part par le bas. Il n’y a aucune raison technique ni économique de faire l’inverse, et je n’ai pratiquement jamais vu un tableau de logement câblé autrement.
En courant alternatif, un disjoncteur magnétothermique classique coupe aussi bien un défaut qui entre par le haut qu’un défaut qui entre par le bas. La physique s’en moque. La lisibilité du tableau, non.
Quand tout un tableau est câblé arrivée haut, départ bas, n’importe quel intervenant sait avant même d’ouvrir le capot où se trouvent les bornes qui restent sous tension appareil ouvert. Ce sont celles du haut. Un tableau qui mélange les deux sens ment à celui qui viendra après.
Donc pour les divisionnaires : techniquement possible dans les deux sens, mais sans intérêt et à éviter. Si vous le faites quand même, ça se signale. Mais surtout à vérifier avec la notice constructeur
L’interrupteur différentiel : l’arrivée par le bas est prévue d’origine
Là, tout change. C’est sur le différentiel de tête de rangée que l’alimentation par le bas est courante, et surtout voulue par le fabricant.
Arrivée en bas par peigne vertical ou par câble, départ en haut vers le peigne horizontal qui distribue toute la rangée. C’est propre, ça évite de reprendre des conducteurs, ça économise des embouts et du temps. Chez Hager, les modèles concernés sont livrés avec un clapet jaune de signalisation. Ce clapet n’est pas de l’emballage : il se pose, et il reste.
Legrand décline ses interrupteurs différentiels DX3-ID en deux configurations distinctes, arrivée haut/départ haut et arrivée haut/départ bas, avec des plages de calibres différentes selon la version. Schneider recommande de son côté le peigne vertical pour alimenter les interrupteurs différentiels. Ce sont des préconisations fabricants, pas des exigences normatives, mais elles décrivent ce qui se pose vraiment.
Résultat concret : dans un logement, la question du sens ne se pose quasiment que sur le différentiel. Pas sur les disjoncteurs qui sont dessous.
Alimentation disjoncteur par le haut ou par le bas : les cas où l’inversion est interdite
La mécanique fonctionnera. C’est exactement ce qui rend ces situations dangereuses : l’appareil a l’air vivant, et la protection réelle n’est plus celle qu’on croit.
- Bornes décalées ou dissymétriques. Une cage est dimensionnée pour une dent de peigne, l’autre pour un conducteur. Serrer du 16 mm² dans une cage prévue pour un peigne, ça tient le premier jour et ça s’échauffe le deuxième.
- Différentiels à tension dépendante et disjoncteurs électroniques. Le circuit de déclenchement est alimenté d’un côté défini. Inversé, la partie thermique coupe encore les surintensités, mais la fonction différentielle peut être borgne.
- Blocs différentiels adjoignables. La liaison interne avec le disjoncteur impose l’ordre amont/aval. Il n’y a pas de débat.
- Appareils en courant continu. Photovoltaïque, batteries : la chambre de coupure et le soufflage d’arc sont orientés. Un disjoncteur DC câblé à l’envers peut ne pas éteindre l’arc. Les notices précisent toujours le sens.
- Repère N du neutre. Indépendant de la question haut/bas, mais c’est la faute qu’on rencontre le plus souvent avec du matériel d’importation.
Une flèche, un repère ligne/charge, un clapet, une mention de notice : dès qu’un de ces marquages existe, la restriction s’applique.
Le piège que j’ai rencontré
Revenons à mon tableau. L’appareil était prévu arrivée basse, il avait été câblé arrivée haute, et le clapet jaune était resté en bas.
La signalisation indiquait le danger du mauvais côté. Un intervenant qui fait confiance au clapet se protège d’un côté et va poser ses doigts de l’autre. L’inverse existe aussi, et je le vois plus souvent : un différentiel alimenté par le bas dont quelqu’un a jeté le clapet à la pose. Rien ne le signale, et c’est un piège silencieux dans le tableau.
Un différentiel ouvert n’est jamais hors tension. Ses bornes d’arrivée le restent, quel que soit le côté où elles se trouvent.
D’où la règle que j’applique sans exception. On coupe en amont, on consigne le disjoncteur, et on vérifie l’absence de tension sur chaque borne concernée, pas seulement sur celles qu’on croit être les bonnes. Le repérage donne une intention. Le contrôle donne un fait.

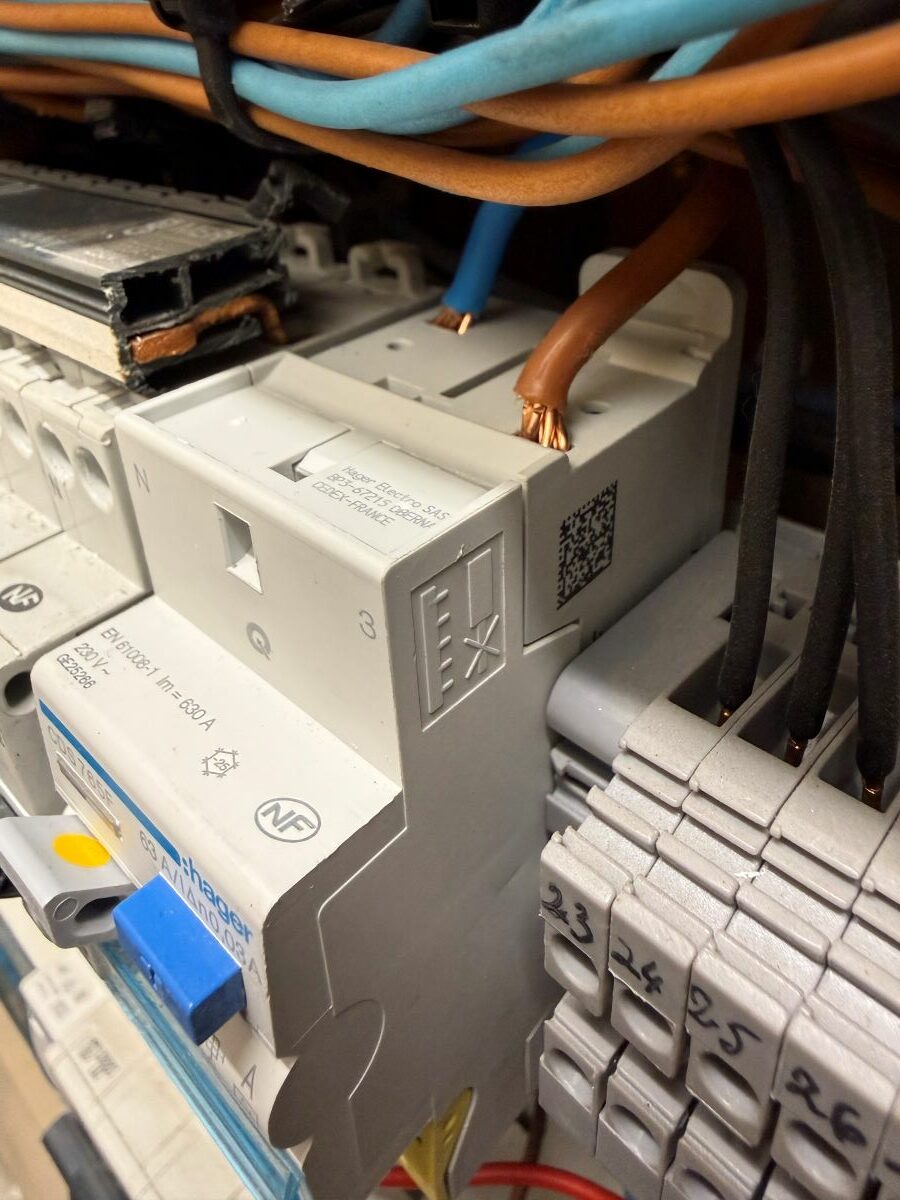

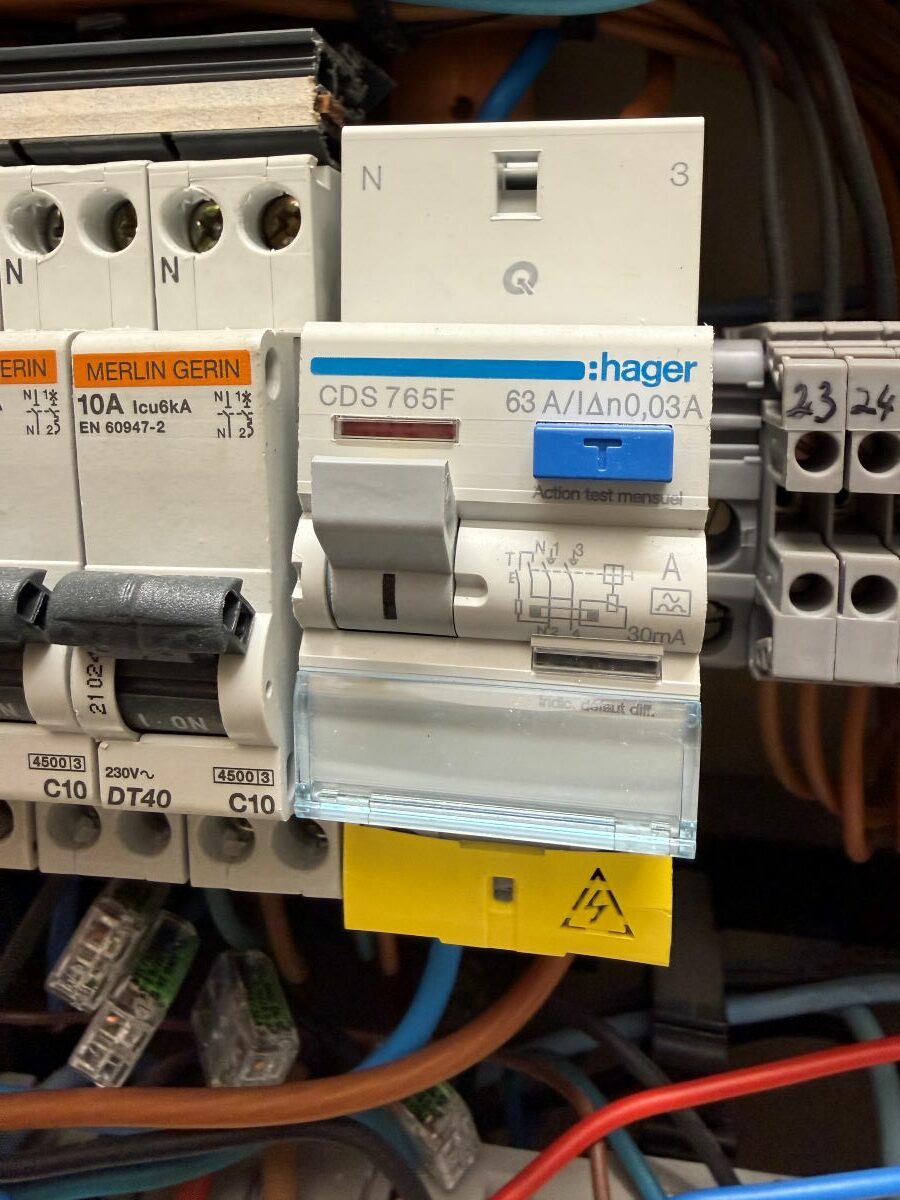

Les images ci-dessus : un interrupteur différentiel prévu d’usine pour une arrivée en bas, clapet jaune fourni et tout, alimenté par le haut avec du rigide dans des bornes prévu pour un peigne !! La signalisation du danger était du mauvais côté, le raccordement n’était pas bon et il n’y pas de protection avec disjoncteur.
A NE SURTOUT PAS FAIRE !
Et dans le tertiaire, où les arrivées viennent par le bas ?
C’est là que le sujet devient courant. Chemins de câbles en partie basse, goulottes de sol, remontées depuis un faux plancher : l’arrivée par le bas n’est pas un caprice, c’est la géométrie du bâtiment.
Faire remonter un câble de forte section le long du tableau pour arriver par le haut, c’est du conducteur en plus, un rayon de courbure discutable et un encombrement qui gêne les rangées. Alimenter par le bas est souvent le choix propre.
Ce qui change, c’est l’obligation de le dire. Étiquette de signalisation sur les appareils concernés, mention sur le schéma du tableau, repérage cohérent d’un bout à l’autre.
| Appareil | Sens habituel | Inversion possible ? |
|---|---|---|
| Disjoncteur divisionnaire AC non marqué | Arrivée haut, départ bas | Techniquement oui, sans intérêt, à signaler si fait |
| Disjoncteur avec flèche ou repère ligne/charge | Imposé par le fabricant | Non |
| Interrupteur différentiel peignable | Arrivée bas, départ haut par peigne | C’est le sens prévu, clapet à laisser en place |
| Disjoncteur différentiel, bloc adjoignable | Imposé | Non |
| Appareil courant continu (PV, batterie) | Imposé | Non, risque de non-extinction de l’arc |
Sources : configurations produits issues des préconisations fabricants et des notices constructeurs, croisées avec la pratique de chantier.
Questions fréquentes
Peut-on alimenter un disjoncteur par le bas ? Sur un divisionnaire AC non marqué, oui techniquement. Mais dans un logement, il n’y a aucune raison de le faire, et ça rend le tableau moins lisible. Si un sens est marqué sur l’appareil, la réponse est non.
Un différentiel alimenté par le bas, c’est normal ? Oui, et c’est même la configuration prévue par plusieurs fabricants pour les modèles peignables. Le clapet jaune livré avec l’appareil sert précisément à signaler cette arrivée basse.
Le bouton test fonctionne-t-il avec une arrivée par le bas ? Sur un appareil prévu pour, oui : le circuit de test est indépendant du sens. Sur un appareil à tension dépendante câblé à l’envers, c’est justement ce qui peut donner une fausse impression de bon fonctionnement.
Le Consuel refuse-t-il une alimentation par le bas ? Pas sur le principe. Ce qui se reprend, c’est l’absence de signalisation ou l’écart entre le câblage réel et le repérage du tableau.
Ce qu’il faut retenir
- Alimentation disjoncteur par le haut ou par le bas : la norme ne fixe pas de sens, mais impose de suivre les instructions du constructeur. C’est la notice qui donne le droit.
- Pas de marquage et réversibilité confirmée au catalogue : vous êtes libre. Flèche, repère ligne/charge, clapet ou mention de notice : vous suivez, sans discuter.
- Sur les disjoncteurs divisionnaires, l’arrivée par le bas est rare et sans intérêt en logement. Gardez le tableau homogène.
- Sur les interrupteurs différentiels peignables, l’arrivée par le bas est la configuration prévue. Le clapet jaune se pose et reste en place.
- Ne jamais inverser un appareil à bornes décalées, un différentiel à tension dépendante, un bloc adjoignable ou un appareil DC. Ça fonctionnera, et ça ne protégera pas.
- Sur un tableau existant, ne présumez rien : coupez en amont, consignez, contrôlez borne par borne.
La NF C 15-100 est une norme technique. La conformité d’une installation s’apprécie par un professionnel ou par le Consuel, pas par une lecture d’article. Pour toute intervention dans un tableau, faites appel à un électricien qualifié. Dans le Grand Est, je renvoie les demandes de travaux vers Decor’Home.
