Vous venez de faire poser des volets roulants motorisés, ou vous préparez un devis pour un chantier neuf. Et là, la question arrive : quel disjoncteur pour les volets roulants ? Est-ce qu’on peut les raccorder sur un circuit existant, ou faut-il absolument un départ dédié ?
La réponse est dans la norme, et elle est claire. Voici ce qu’il faut savoir avant de câbler quoi que ce soit.
Pour replacer ce sujet dans l’ensemble du fonctionnement de l’installation électrique, retrouvez tous nos articles sur la page fonctionnement de l’installation électrique.

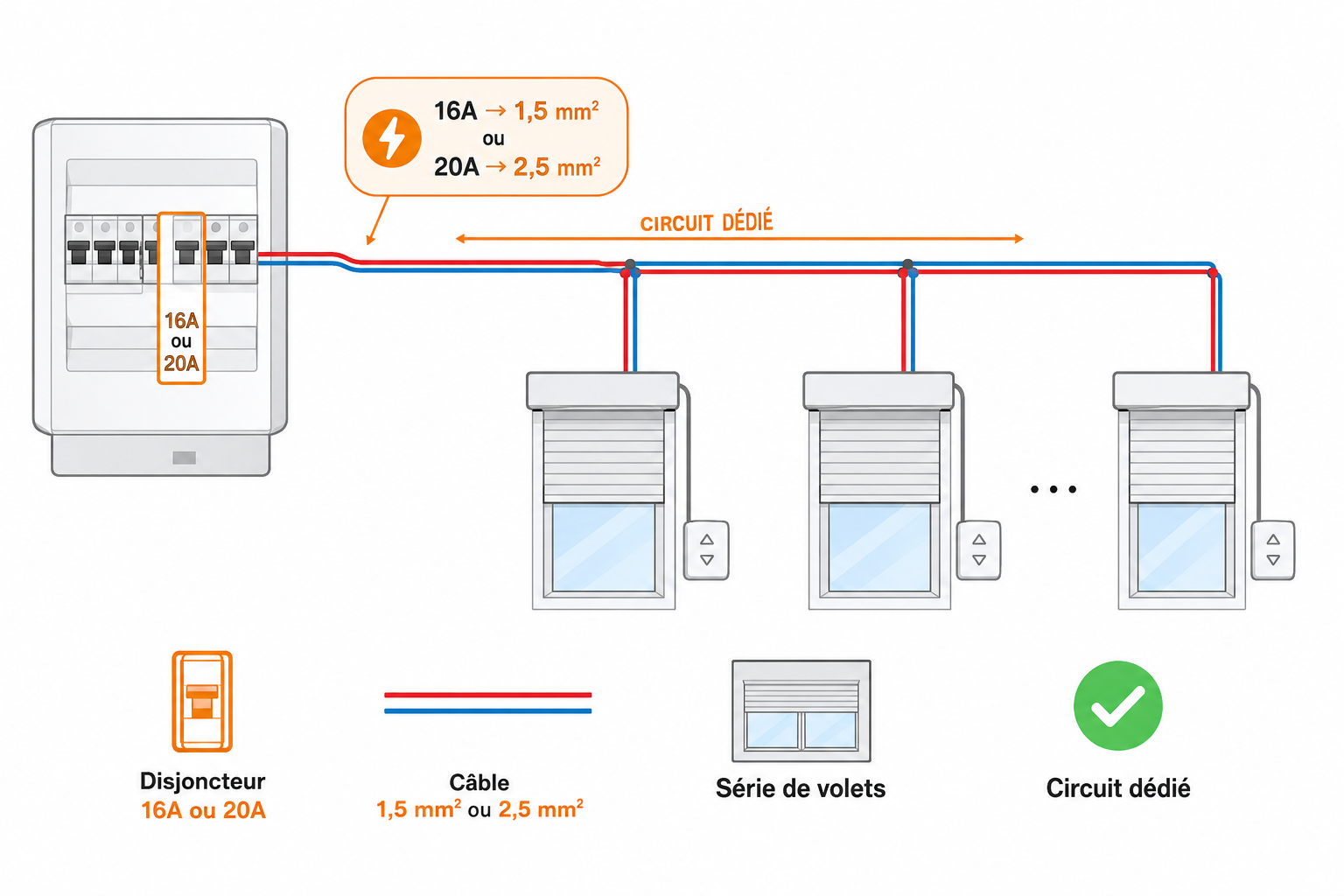

Un circuit spécialisé, pas une option
La NF C 15-100-10 l’impose sans ambiguïté : dès lors que des volets roulants motorisés sont présents dans un logement, un circuit spécialisé dédié est obligatoire. Ce n’est pas une recommandation, c’est une règle.
Ça veut dire qu’on ne peut pas simplement piquer sur un circuit de prises existant ou raccorder les moteurs en bout de circuit lumière. Les volets roulants ont leur propre départ, avec leur propre disjoncteur !
Si vous voulez comprendre en quoi consiste exactement un circuit spécialisé et pourquoi la norme en impose plusieurs dans un logement, j’en parle en détail dans cet article : c’est quoi un circuit dédié ?
Ampérage et section : ce que dit la norme
Le tableau de référence de la NF C 15-100-10 donne deux options :
| Section des conducteurs | Calibre disjoncteur maxi |
|---|---|
| 1,5 mm² | 16 A |
| 2,5 mm² | 20 A |
Source : NF C 15-100-10, tableau des circuits spécialisés
Dans la grande majorité des installations résidentielles, le 1,5 mm² protégé par un disjoncteur 16 A suffit largement. Les moteurs de volets roulants résidentiels consomment rarement plus de 150 à 200 W par moteur, à vérifier sur la fiche technique de votre moteur.
Le 2,5 mm² en 20 A s’envisage quand on alimente beaucoup de volets sur le même circuit, ou quand les moteurs sont plus puissants (grandes baies, volets sur mesure, stores banne motorisés). Pour tout ce qui touche au choix de la section selon la charge, cet article fait le point : section de câble électrique : comment choisir selon l’usage ?
Comment choisir le bon calibre
Le calibre du disjoncteur, ça se choisit en fonction de la puissance totale des moteurs raccordés sur le circuit. Pas au hasard, pas par habitude.
Le principe est simple : on additionne la consommation de tous les moteurs du circuit, on convertit en ampères « I » (I = P / U, donc watts divisés par la tension « U » de 230V), et on choisit le disjoncteur juste au-dessus.
Un exemple concret :
- 4 moteurs de 100 W chacun = 400 W total
- 400 W / 230 V ≈ 1,7 A
- Un disjoncteur 16 A est largement suffisant
En pratique, même une maison avec 8 à 10 volets roulants classiques reste bien en dessous du seuil du 16 A. Là où ça change, c’est pour les stores de terrasse avec moteur tubulaire de forte puissance ou les fermetures de garage motorisées.
Faut-il mettre tous les volets sur le même circuit ?
Techniquement, la norme impose au moins un circuit dédié. Elle n’en impose pas deux.
Mais elle recommande clairement de répartir les moteurs sur deux circuits. La raison est simple et pratique : si le disjoncteur saute, vous ne vous retrouvez pas dans le noir avec tous vos volets bloqués en même temps ! sans possibilité d’ouvrir. Dans une maison principale, c’est une contrainte réelle et on le sait tous, ça arrive toujours quand tous les volets sont fermés..
La bonne pratique, c’est de faire deux groupes. Par exemple : les volets de la moitié du rez-de-chaussée et de l’étage sur un circuit, et l’autre moitié des volets sur l’autre. En cas de déclenchement, vous gardez toujours la moitié fonctionnelle sur chaque niveau.
C’est une recommandation de bon sens que j’applique systématiquement sur les chantiers neufs, même si le client n’a que 4 ou 5 volets.
La hauteur des commandes — une règle qu’on oublie souvent
La norme NF C 15-100-10 impose que toutes les commandes manuelles de volets roulants soient placées entre 0,90 m et 1,30 m du sol fini.
L’objectif, c’est l’accessibilité : les volets doivent pouvoir être manœuvrés en position debout comme assis. C’est une contrainte qui s’applique dans tous les logements neufs ou rénovés soumis à la norme.

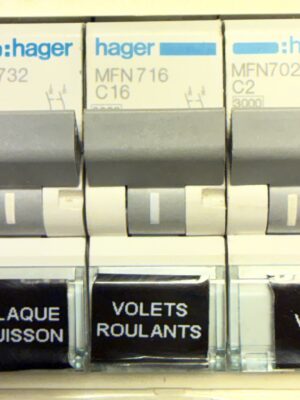

Quel type de disjoncteur utiliser ?
Un disjoncteur standard de courbe C fait le travail dans la quasi-totalité des cas. Les moteurs de volets roulants résidentiels ont des appels de courant au démarrage, mais ils restent maîtrisables avec une courbe C classique.
Dans de rares cas, avec des moteurs très puissants ou plusieurs moteurs démarrés simultanément, une courbe D peut s’envisager pour absorber les pointes de démarrage sans déclencher intempestivement, à confirmer sur la fiche technique du moteur.
Ce que vous n’avez pas besoin de mettre sur ce circuit : un interrupteur différentiel de type A. Le type AC suffit pour les volets roulants. Pour un moteur de volet classique, le type AC est conforme. Si vous n’êtes pas certain de la différence entre ces deux types, cet article l’explique en détail : différence entre disjoncteur et interrupteur différentiel.
Ce qui est interdit — un rappel utile
La norme NF C 15-100-10 interdit les coupe-circuits (fusibles) à la place des disjoncteurs sur les installations neuves ou entièrement rénovées. Seul le disjoncteur est admis. Si vous avez encore un vieux fusible sur le circuit des volets d’une installation ancienne, c’est à remplacer lors de la prochaine intervention.
FAQ
Est-ce qu’on peut raccorder les volets roulants sur le circuit lumières ? Non. Dès que les volets sont motorisés, la norme impose un circuit spécialisé dédié. Raccorder sur le circuit lumières, c’est hors norme et potentiellement dangereux si la section du câble ne correspond pas à la charge réelle.
Quel calibre de disjoncteur pour 6 volets roulants ? Ça dépend de la puissance des moteurs. Si vous avez 6 moteurs de 100 W chacun, la consommation totale est d’environ 600 W, soit environ 2,6 A. Un disjoncteur 16 A protégé par un câble 1,5 mm² est largement suffisant.
Faut-il un différentiel spécifique pour les volets roulants ? Pas spécifiquement. Le circuit volets roulants doit être protégé par un différentiel 30 mA comme tous les circuits du tableau. Le type AC est conforme pour ce type de charge.
Peut-on mettre les volets et les stores banne sur le même circuit ? Si les deux sont motorisés et alimentés en 230 V, oui, à condition que la puissance totale reste dans les limites du calibre choisi, à vérifier selon la configuration exacte.
Quelle section de câble entre le tableau et le boîtier de commande du volet ? La section minimale imposée par la norme est 1,5 mm² pour un circuit 16 A. Pour un câblage sur 2,5 mm² en 20 A, on gagne une marge de sécurité intéressante si on envisage d’ajouter des moteurs plus tard.
Ce qu’il faut retenir
- La norme NF C 15-100-10 impose au moins un circuit spécialisé dédié pour les volets roulants motorisés — c’est obligatoire, pas facultatif.
- Le câble minimum est du 1,5 mm² protégé par un disjoncteur 16 A. Le 2,5 mm² en 20 A s’utilise quand la puissance cumulée des moteurs le justifie.
- L’ampérage du disjoncteur se choisit en fonction de la puissance totale des moteurs sur le circuit — pas au feeling.
- Répartir les moteurs sur deux circuits est vivement recommandé : si un disjoncteur saute, vous gardez la moitié des volets fonctionnels.
- Les commandes manuelles (interrupteurs, boutons) doivent être placées entre 0,90 m et 1,30 m du sol, sans exception sur installation neuve ou rénovée.
- Un disjoncteur courbe C standard suffit dans la quasi-totalité des cas résidentiels.
- Le type AC suffit pour le différentiel sur un circuit volets roulants classiques.
