Un disjoncteur 25 A sur du 4 mm², avec un différentiel 30 mA — mais seulement si les 5000 W sont bien des watts électriques. Et neuf fois sur dix, ils ne le sont pas.
La question revient souvent. Et avant même de répondre, j’en pose deux autres : ces 5000 W, c’est de la puissance frigorifique ou de la puissance électrique absorbée ? Et la clim, elle est raccordée en monophasé ou en triphasé ?
Parce qu’avec ces deux informations mal interprétées, on arrive à un câble sous-dimensionné ou à un disjoncteur qui saute au démarrage du compresseur. J’ai déjà eu le cas où l’installateur avait dimensionné en monophasé une unité qui devait être en triphasé selon la notice, du coup il a fallu reprendre l’installation.
Puissance frigorifique, puissance électrique : ne pas confondre
Une climatisation de « 5000 W » dans les fiches commerciales, c’est presque toujours 5000 W frigorifiques (froid) ou calorifiques (chaud). La puissance froide ou chaude délivrée dans la pièce, pas ce qu’elle consomme au compteur.
La puissance électrique réelle dépend du COP ou de l’EER de l’appareil. Une unité qui affiche 7 500 W frigorifiques peut très bien ne consommer que 2 400 W électriques en conditions nominales.
C’est cette puissance électrique qui sert au dimensionnement. Pas la puissance restituée.

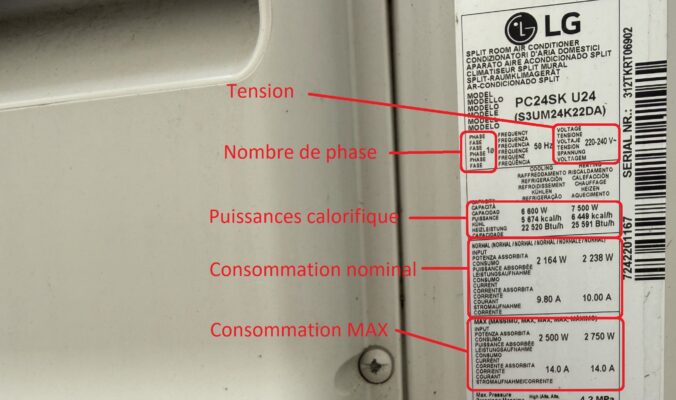

La valeur exacte est sur la plaque signalétique de l’unité extérieure ou dans la notice installateur. C’est là qu’il faut regarder, pas sur le packaging commercial.
Monophasé ou triphasé : ça change tout
La plupart des splits résidentiels fonctionnent en monophasé 230 V. Certaines grosses unités, ou des modèles en usage semi-professionnel, sont alimentées en triphasé 400 V.
En monophasé, le calcul de l’intensité nominale :
I = P / U = P / 230
Pour 5000 W électriques : 5000 / 230 = 21,7 A
Le stylo testeur que j'ai toujours sur moi →
En triphasé :
I = P / (√3 × 400) = P / 692
Pour 5000 W électriques : 5000 / 692 = 7,2 A
L’intensité est environ trois fois plus basse pour la même puissance. Ça change complètement la section du câble et le calibre du disjoncteur. La notice constructeur indique le type d’alimentation requis. Cherchez « 1~ 230V » pour le monophasé, « 3~ 400V » pour le triphasé.
En monophasé : quelle section, quel calibre ?
Pour une clim dont la puissance électrique est annoncée à 5000 W :
- Intensité nominale : 5000 / 230 ≈ 21,7 A
- Calibre disjoncteur : 25 A (calibre standard au-dessus de 20 A)
- Section minimale du câble : 4 mm²
- À noter : ce calcul suppose un facteur de puissance proche de 1, ce qui est le cas des clims inverter récentes. Sur une unité plus ancienne, l’intensité réelle peut être un peu supérieure.
Le tableau ci-dessous couvre les cas courants en monophasé, pour des longueurs raisonnables (moins de 20 à 25 m environ) :
| Puissance électrique | Intensité calculée | Calibre disjoncteur | Section câble |
|---|---|---|---|
| 2000 W | 8,7 A | 10 A | 1,5 mm² |
| 3000 W | 13 A | 16 A | 1,5 mm² |
| 3500 W | 15,2 A | 16 A | 1,5 mm² |
| 4500 W | 19,6 A | 20 A | 2,5 mm² |
| 5000 W | 21,7 A | 25 A | 4 mm² |
| 6000 W | 26,1 A | 32 A | 6 mm² |
Calculs basés sur P = U × I en 230 V monophasé. La notice constructeur peut imposer des valeurs supérieures.
La longueur du câble, ça compte
Je disais « jusqu’à 20-25 m environ ». Pourquoi cette limite ?
Un câble de 10 m en 4 mm² entre le tableau et la clim, ça passe sans souci. Le même 4 mm² sur 40 m, la chute de tension peut devenir problématique. Le compresseur travaille avec une tension dégradée, il chauffe, il fatigue.
→ La norme admet 5 % pour les circuits de force. Personnellement, je vise 3 % sur une clim : le compresseur est sensible à une tension dégradée, et la marge coûte moins cher qu’un remplacement.
Si la distance est longue, on augmente la section. Pas le calibre du disjoncteur, la section du câble. C’est différent. Pour la méthode de calcul complète, l’article sur la section de câble électrique détaille ça proprement.
Quel type de disjoncteur et de différentiel ?
Deux points qui se ratent régulièrement.
La courbe de déclenchement. Tout dépend du type de compresseur. Un compresseur direct (non-inverter) appelle un courant de démarrage plusieurs fois supérieur à son nominal : une courbe C peut déclencher, une courbe D absorbe la pointe. Un compresseur inverter, lui, démarre progressivement — la courbe C suffit généralement. C’est la notice qui tranche.
Le type de différentiel. C’est là que norme et notice doivent être lues ensemble.
La norme NF C 15-100 recommande un interrupteur différentiel de type F pour les équipements avec variateur de vitesse monophasé, et cite explicitement la climatisation et la pompe à chaleur. La raison : une clim inverter génère des courants de défaut à composante continue pulsée qu’un type AC ne détecte pas de façon fiable. Le type F est conçu pour ça.
Mais un type A peut être accepté selon les équipements et ce que préconise le fabricant. La notice constructeur précise parfois le type de DDR requis ou compatible. Si elle ne dit rien, le type F reste le choix le plus adapté à une clim inverter.
En triphasé, c’est un type B.
Dans tous les cas : 30 mA. C’est le seuil calibré pour la protection des personnes.
Si vous avez des doutes sur la différence entre les types de dispositifs, l’article sur la différence entre disjoncteur et interrupteur différentiel remet les bases à plat.
Notice constructeur et norme : les deux ensemble
La norme fixe les règles minimales. La notice du fabricant peut exiger plus, ou préciser des caractéristiques que la norme laisse ouvertes, comme le type de DDR ou la courbe du disjoncteur.
Les deux sont à lire ensemble, pas l’un à la place de l’autre.
Sur certaines unités, le constructeur préconise un disjoncteur 32 A alors que le calcul théorique donne 25 A. Ou un câble 6 mm² là où 4 mm² suffirait à la limite. Si vous ne respectez pas ces préconisations, la garantie peut tomber en cas de sinistre.
L’ordre logique : vérifier la puissance électrique réelle sur la plaque signalétique, lire les préconisations de câblage dans la notice installateur, appliquer les règles de la NF C 15-100 pour le dimensionnement minimal, retenir la valeur la plus contraignante. Pas de hiérarchie entre les deux, les deux comptent.
FAQ
Comment savoir si ma climatisation est en monophasé ou triphasé ? La plaque signalétique de l’unité extérieure l’indique. « 1~ 230V » pour le monophasé, « 3~ 400V » pour le triphasé. La notice installateur le précise aussi en première page du raccordement électrique.
Faut-il un circuit dédié pour une climatisation ? Oui. Une climatisation doit être raccordée sur un circuit spécialisé avec son propre disjoncteur (NF C 15-100-10, circuits spécialisés). Pas de partage avec d’autres appareils.
Mon disjoncteur 20 A saute au démarrage de la clim : que faire ? Deux pistes. Soit le calibre est trop juste pour la puissance réelle de l’appareil. Soit c’est une question de courbe : une courbe D absorbe mieux les pointes de démarrage des compresseurs qu’une courbe C. Vérifiez la notice avant de changer quoi que ce soit.
Faut-il obligatoirement un différentiel type F pour une clim inverter ? La norme le recommande pour les équipements avec variateur de vitesse monophasé. Un type A peut être accepté selon les caractéristiques de l’appareil. Dans tous les cas, lisez la notice constructeur qui peut préciser le type requis. Si elle ne dit rien, partez sur le type F.
Quelle section pour une clim à 30 m du tableau ? Le calcul de base peut donner 4 mm² selon la puissance. Mais à 30 m, il faut vérifier la chute de tension. On peut avoir à passer en 6 mm² pour rester dans les limites admissibles.
J’espère que tout ça vous a éclairé plutôt que de vous embrouiller encore un peu plus. Entre les watts caloriques, les intensités max, les courbes de disjoncteur et les types de différentiel, c’est vrai que ça fait beaucoup d’un coup.
Ce qu’il faut garder en tête : raccorder une climatisation, c’est un chantier électrique sérieux. Un circuit dédié, un câble correctement dimensionné, un disjoncteur adapté, et une conformité qui engage votre responsabilité en cas de problème ou de sinistre. Si vous avez le moindre doute sur l’un de ces points, faire appel à un électricien qualifié n’est pas une mauvaise idée. C’est souvent la décision la plus sensée, et la moins chère à long terme.
Ce qu’il faut retenir
- Les 5000 W des fiches commerciales, c’est souvent la puissance frigorifique. La puissance électrique réelle est sur la plaque signalétique.
- Pour 5000 W électriques en monophasé : disjoncteur 25 A, câble 4 mm², circuit dédié.
- Une longue distance peut obliger à prendre une section supérieure pour limiter la chute de tension.
- Courbe D pour les compresseurs à fort courant de démarrage, si la notice le préconise.
- Norme et notice constructeur se lisent ensemble, pas l’une à la place de l’autre.
- Différentiel type F recommandé par la norme pour les clims inverter monophasées. Type A accepté selon les équipements. La notice tranche.
- 30 mA dans tous les cas.
