Sur un chantier, quand on dit « passe-moi la gaine », tout le monde comprend : c’est l’ICTA souple et annelée. Quand on dit « le tube », c’est l’IRL rigide gris. Ces deux mots ne sont pas interchangeables dans le langage courant, même si les deux désignent des conduits de protection. Voici le tour complet des conduits qu’on croise en électricité du bâtiment résidentiel, avec ce que chacun fait vraiment.
D’abord, lever une confusion sur le mot « gaine »
Le mot « gaine » désigne deux choses différentes en électricité, et c’est là que ça part en vrille. Vous pouvez consulter l’article suivant qui explique la différence : cable-electrique-sans-gaine-obligatoire
Dans cet article, on parle uniquement de ces conduits de protection.

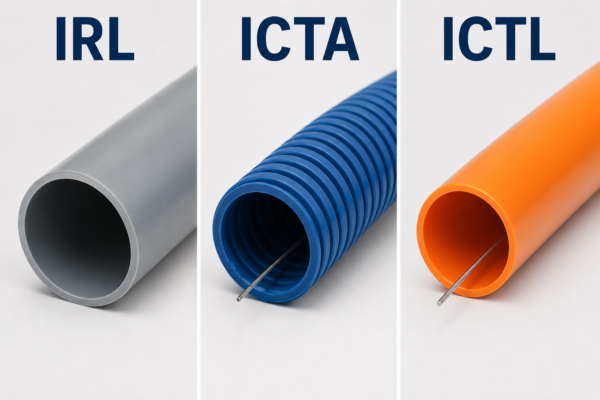

Comment lire le nom d’un conduit électrique
Chaque conduit porte un code en lettres suivi de 4 chiffres. Ce n’est pas du jargon arbitraire et ça se décode facilement.
Les lettres :
- 1ère lettre : I = isolant, M = métallique, C = composite
- 2e lettre (et 3e si 4 lettres) : R = rigide, C = cintrable, T = transversalement élastique, S = souple
- Dernière lettre : A = annelé, L = lisse
Les 4 chiffres indiquent la résistance à la compression, aux chocs, la température minimale et maximale d’utilisation et c’est ce qui détermine concrètement où chaque conduit peut aller.

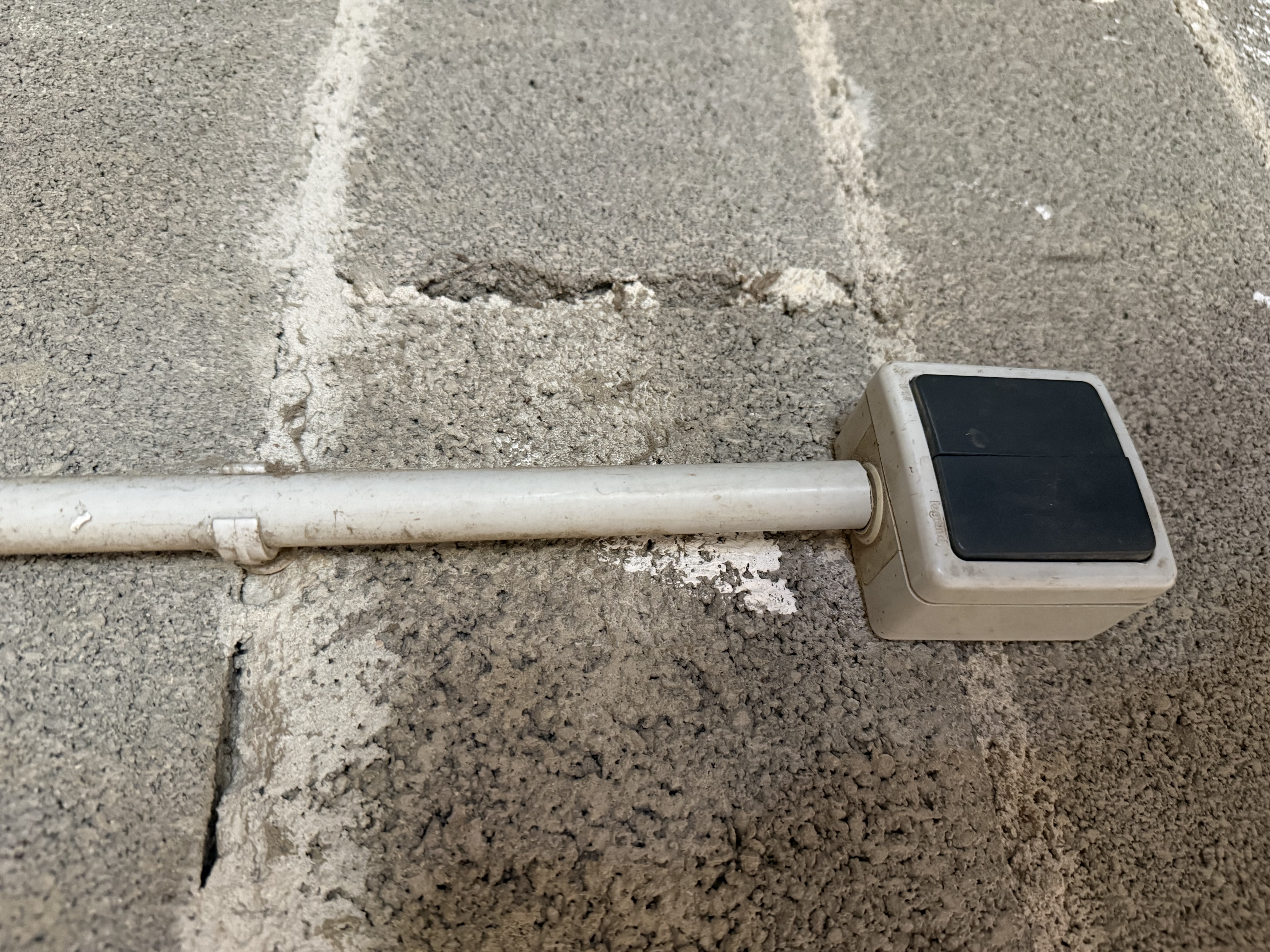

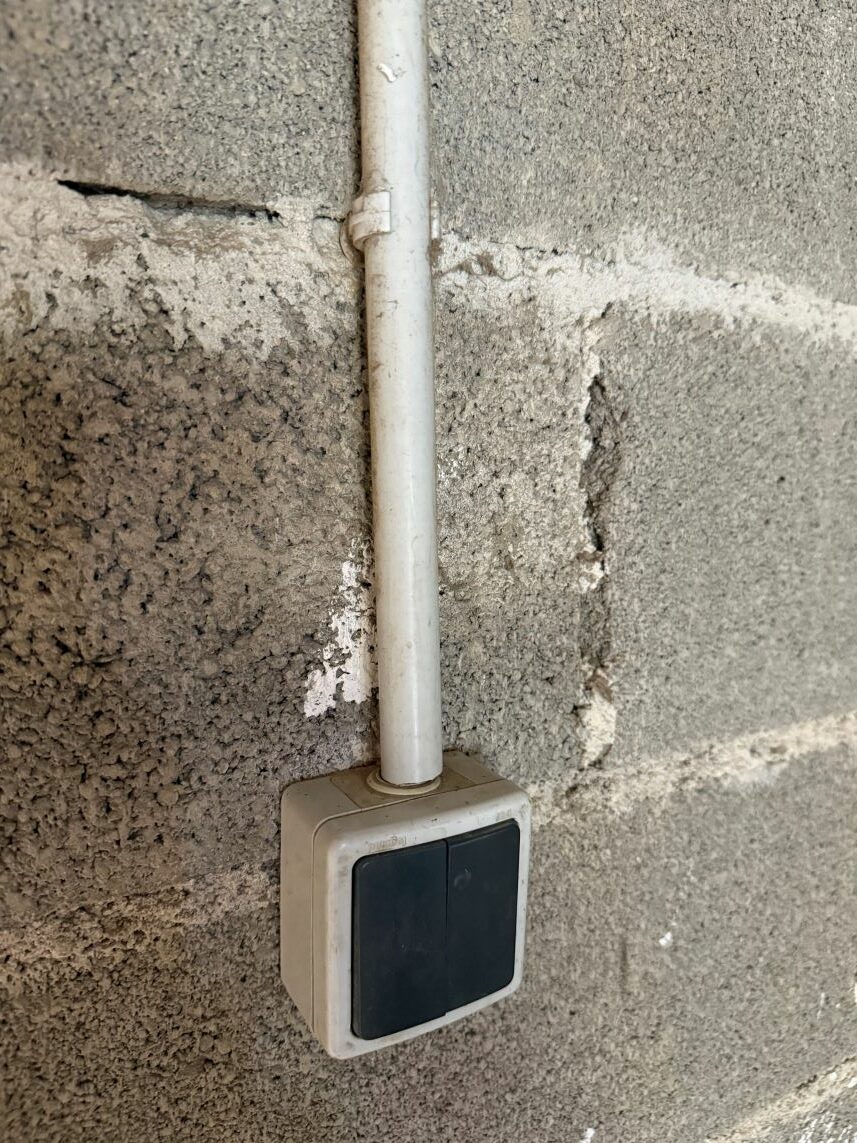

Le tube IRL : le rigide gris de pose apparente
L’IRL, Conduit Isolant Rigide Lisse, classification 3321, c’est le tube gris que tout le monde a vu dans un garage ou une cave. Rigide, lisse intérieur et extérieur, en PVC gris.
Vous le trouverez encore parfois sous l’ancienne appellation IRO (Isolant Rigide Ordinaire) — c’est exactement le même produit, le nom a évolué dans les années 2000. Certains distributeurs et vieux électriciens utilisent encore les deux termes de façon interchangeable.
Son usage : la pose apparente dans les pièces non habitées. Ateliers, caves, garages, locaux techniques. Il se fixe par colliers, on y passe le câble dedans, les extrémités sont tulipées pour s’emboîter directement sans raccord.

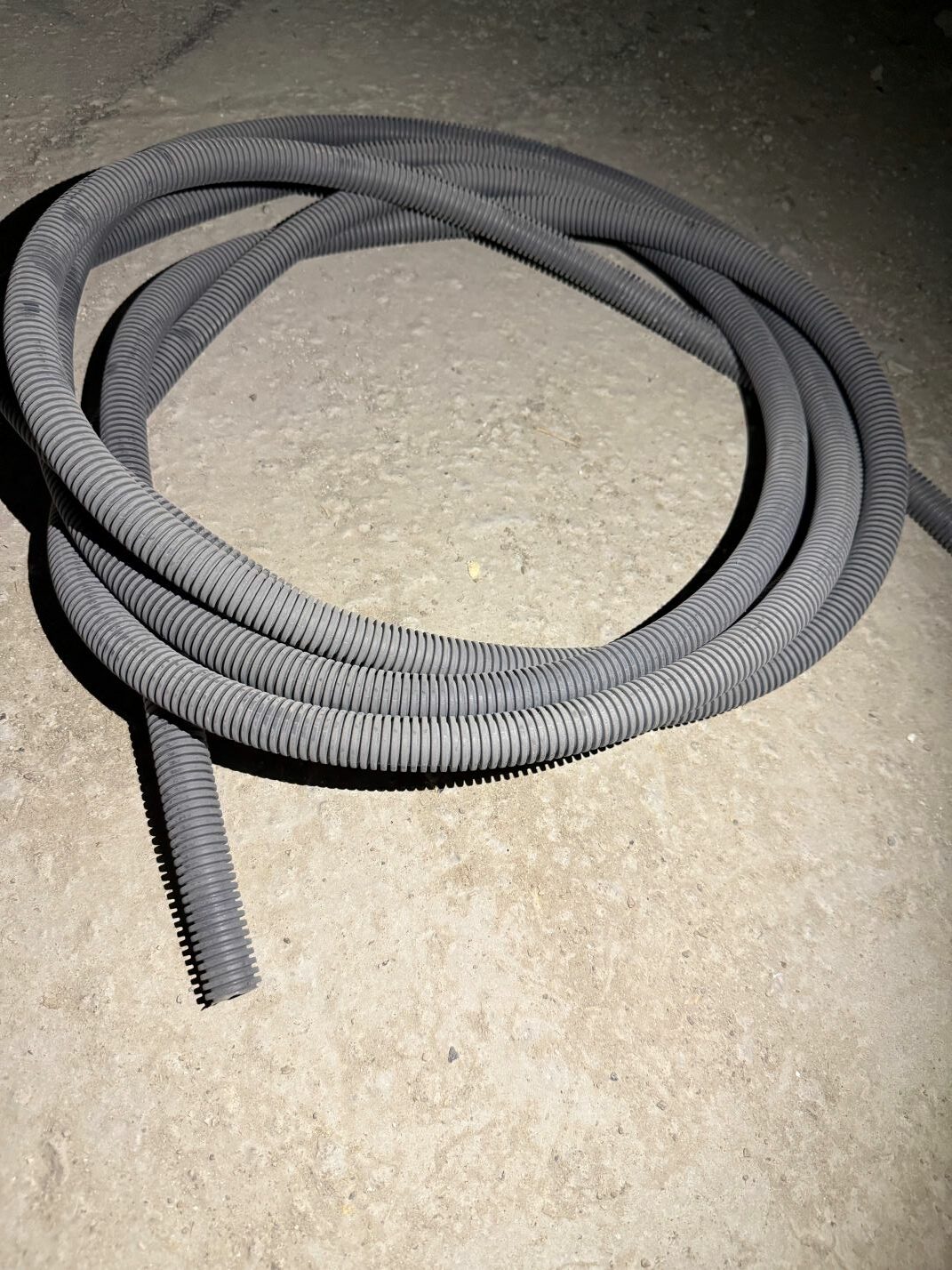

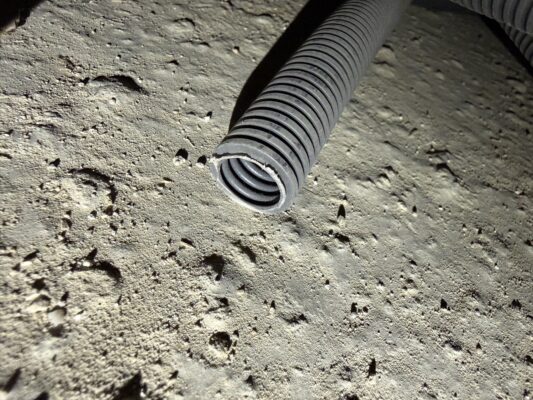

La gaine ICTA — la plus courante, celle de tous les jours
L’ICTA, Conduit Isolant Cintrable à la main et Transversalement élastique Annelé, classification 3422, c’est la gaine souple et annelée grise qu’on retrouve dans la grande majorité des chantiers résidentiels. C’est la plus utilisée et de loin !
Annelée veut dire que sa surface est ondulée, comme un accordéon. Cette structure lui donne deux qualités essentielles : elle se cintre facilement à la main sans outil, et elle résiste à l’écrasement en reprenant sa forme après une pression.
Elle est conçue pour la pose encastrée dans les cloisons et les faux plafonds. On la passe avant de fermer la cloison, on tire le câble au tire-fil, et c’est parti. Vendue avec ou sans tire-fil selon les couronnes.
Les diamètres courants : ∅ 16 pour les câbles d’éclairage (1,5 mm²), ∅ 20 pour les circuits prises (2,5 mm²). La règle du tiers s’applique : les fils ne doivent pas occuper plus d’un tiers de la section intérieure de la gaine — pour faciliter le tirage et garder de la place pour une éventuelle évolution.
Si vous voulez aller plus loin sur le choix de la section du câble qui va dans cette gaine, l’article section de câble électrique couvre ça en détail.
L’ICTL — l’orange du béton
L’ICTL, Conduit Isolant Cintrable à la main et Transversalement élastique Lisse, classification 3421, c’est le conduit orange, totalement lisse intérieur et extérieur.
Un peu moins de souplesse que la gaine ICTA, mais sans les ondulations — sa surface parfaitement lisse facilite le tirage des câbles sur de grandes longueurs dans le béton. C’est son usage exclusif : les dalles béton coulées sur place et les bétons préfabriqués. On le retrouve posé par les maçons avant le coulage, avec le tire-fil déjà en place.
La couleur orange n’est pas un hasard : c’est un signal. L’ICTL est propagateur de la flamme — il ne peut donc pas être utilisé dans un vide de construction (cloison BA13, faux plafond). Ce serait une non-conformité. Son usage est strictement réservé au béton, qui joue le rôle de matériau incombustible autour de lui.
Le fourreau TPC — pour ce qui passe sous terre
Le TPC (Tube de Protection de Câbles) se réserve aux installations enterrées uniquement. Extérieur annelé pour résister aux contraintes du sol, intérieur lisse pour faciliter le tirage. Son code couleur est obligatoire selon le réseau qu’il contient.
| Couleur TPC | Réseau |
|---|---|
| Rouge | Électricité |
| Vert | Télécom, fibre optique |
| Jaune | Gaz |
| Bleu | Adduction d’eau potable |
Le grillage avertisseur de même couleur doit être posé 20 cm au-dessus pour signaler la présence lors de futurs travaux de terrassement. Exception : il n’est pas exigé si on utilise un fourreau TPC rouge — le conduit coloré joue lui-même le rôle de signal.
La gaine ICTA et l’ICTL ne sont pas autorisées pour la pose enterrée directe car leur diamètre est inférieur à 40 mm, limite en dessous de laquelle les conduits sont interdits en enterré selon le guide UTE C 15-520.
La goulotte — la pose apparente propre
La goulotte n’est pas un tube mais elle joue le même rôle en pose apparente. Profilé ouvert fixé au mur ou au plafond, dans lequel on dépose les câbles sans tire-fil avant de refermer le couvercle. Plus esthétique que le tube IRL dans les espaces de vie, pratique quand plusieurs câbles suivent le même trajet.
Le tableau récapitulatif
| Type | Couleur | Surface | Usage | Classification |
|---|---|---|---|---|
| Tube IRL (ex-IRO) | Gris | Lisse | Pose apparente : garage, cave, local technique | 3321 |
| Gaine ICTA | Gris | Annelée | Cloisons BA13, faux plafonds, saignées maçonnerie | 3422 |
| ICTL | Orange | Lisse | Dalles béton, bétons préfabriqués uniquement | 3421 |
| Fourreau TPC | Rouge / Vert / Jaune / Bleu | Annelée ext., lisse int. | Enterré uniquement | — |
| Goulotte | Blanc / gris | — | Pose apparente multi-câbles | — |
Source classification : guide UTE C 15-520, tableau 1.11, en vigueur.
FAQ
Peut-on mettre plusieurs fils dans la même gaine ? Oui, à condition de respecter la règle du tiers : les fils ne doivent pas dépasser un tiers de la section intérieure de la gaine. Au-delà, le tirage devient difficile et la dissipation thermique insuffisante.
Quelle différence entre gaine ICTA et ICTL puisque les deux sont souples ? Une seule : la surface. L’ICTA est annelée (ondulée), l’ICTL est totalement lisse. Et leurs usages sont complètement différents — gaine ICTA pour les cloisons et faux plafonds, ICTL uniquement pour le béton. La couleur orange de l’ICTL est là pour éviter la confusion — et parce qu’il est propagateur de flamme.
IRO et IRL c’est vraiment la même chose ? Oui. IRO est l’ancienne appellation, IRL le nom actuel. Même produit, même caractéristiques, même classification 3321.
Comment choisir le bon diamètre de gaine ? On part de la section du câble : 1,5 mm² → ∅ 16, 2,5 mm² → ∅ 20. Si vous passez plusieurs fils, on calcule l’encombrement total et on applique la règle du tiers.
Peut-on utiliser l’ICTL orange dans une cloison ? Non. Propagateur de flamme, il est formellement interdit dans tout vide de construction. Dans une cloison ou un faux plafond, c’est la gaine ICTA grise 3422.
Ce qu’il faut retenir
- « Gaine » sur le chantier = ICTA souple annelée grise — « tube » = IRL rigide gris
- Tube IRL = pose apparente uniquement, garages et locaux techniques
- Gaine ICTA 3422 = la plus courante, cloisons et faux plafonds
- ICTL 3421 = orange, lisse, béton uniquement — propagateur de flamme, interdit dans les vides
- Fourreau TPC = enterré, code couleur obligatoire, grillage non exigé avec TPC rouge
- La règle du tiers : les fils ne dépassent pas un tiers de la section de la gaine
