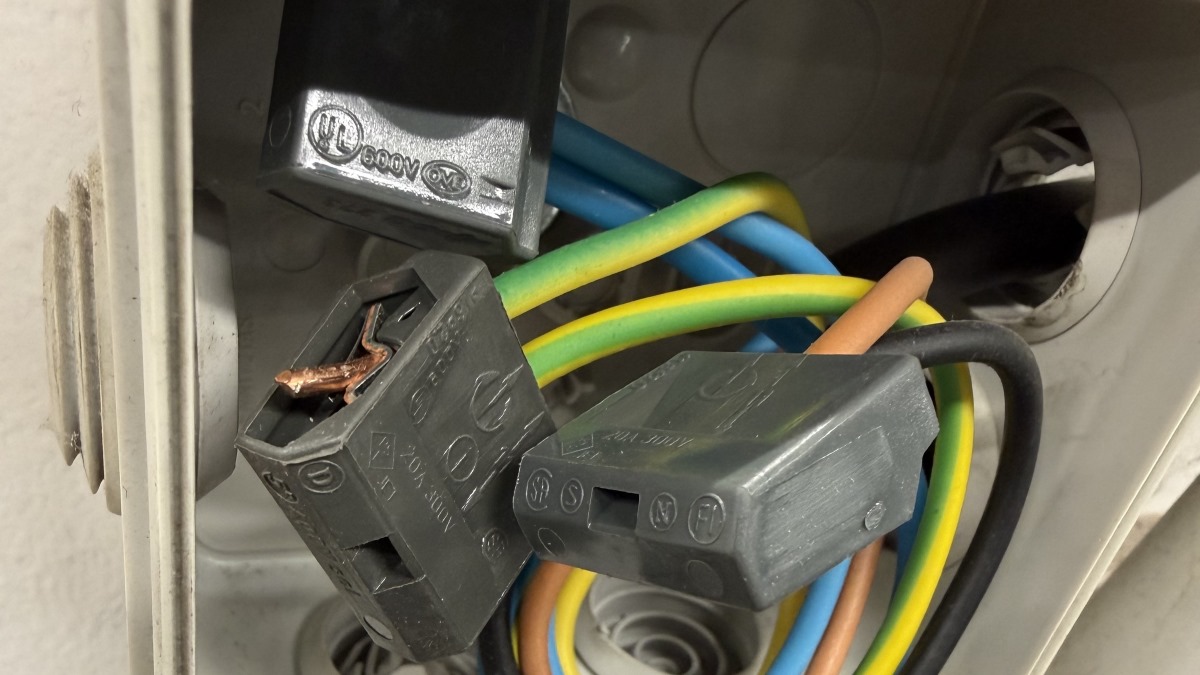

Lors d’une rénovation, boîte de dérivation ouverte au plafond, et là je tombe sur du 6 mm² dont on avait écarté les brins pour les répartir dans les trous d’un Wago. Deux ou trois brins par entrée. Ça tenait comme ça depuis des années.

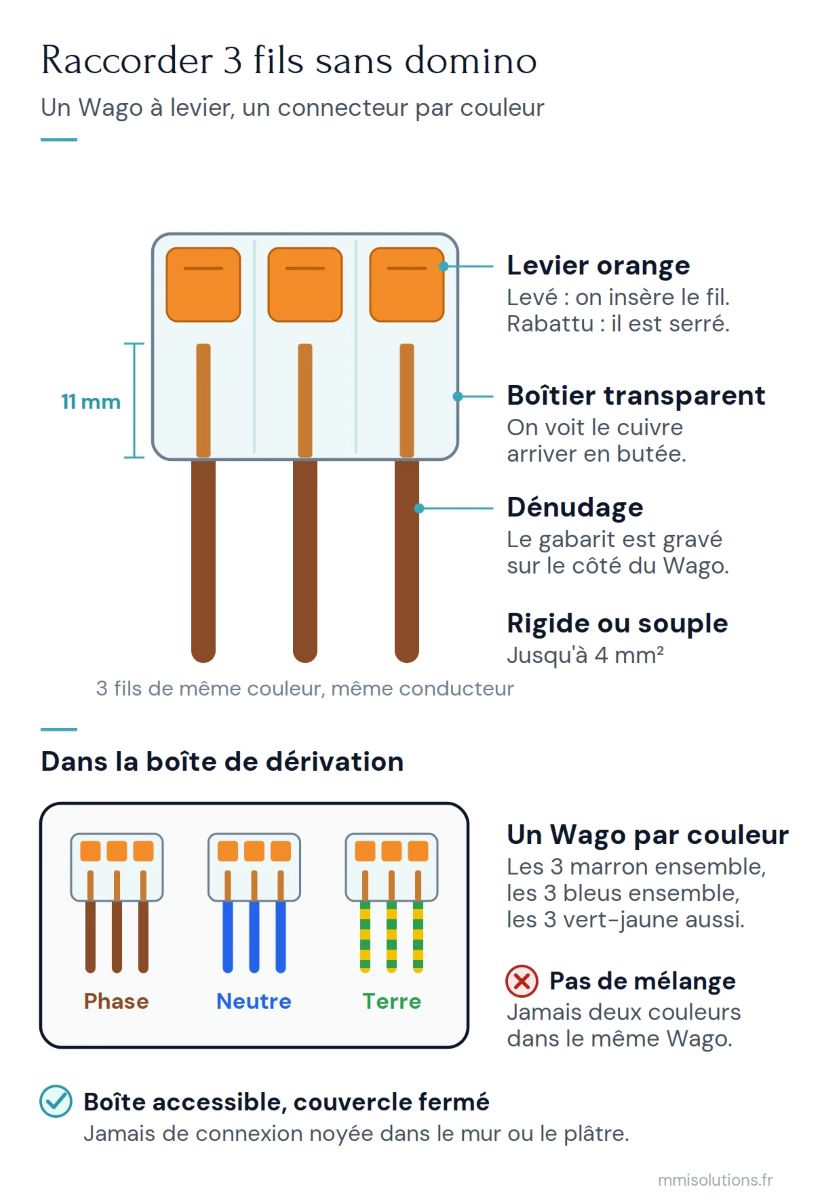

Comment brancher un Wago 3 fils : couper et consigner le disjoncteur, dénuder chaque conducteur sur 11 mm, relever les trois leviers, enfoncer un seul fil par entrée jusqu’en butée, puis rabattre les leviers. Le boîtier transparent sert à contrôler que le cuivre est bien engagé et qu’aucune gaine n’est pincée dans la cage.
Le geste est simple. C’est justement pour ça qu’il se fait facilement. Le reste de la rubrique comprendre l’électricité complète ce sujet.
Comment brancher un Wago 3 fils, geste par geste
1. Mettre hors tension. Couper le disjoncteur du circuit concerné, le consigner, et vérifier l’absence de tension sur les conducteurs qu’on va manipuler. Pas au doigt mouillé, pas au tournevis testeur !
2. Recouper les fils propres. Un fil déjà dénudé plusieurs fois, tordu, entaillé au couteau, on le recoupe. Une amorce de coupure dans le cuivre, c’est le point chaud de demain.

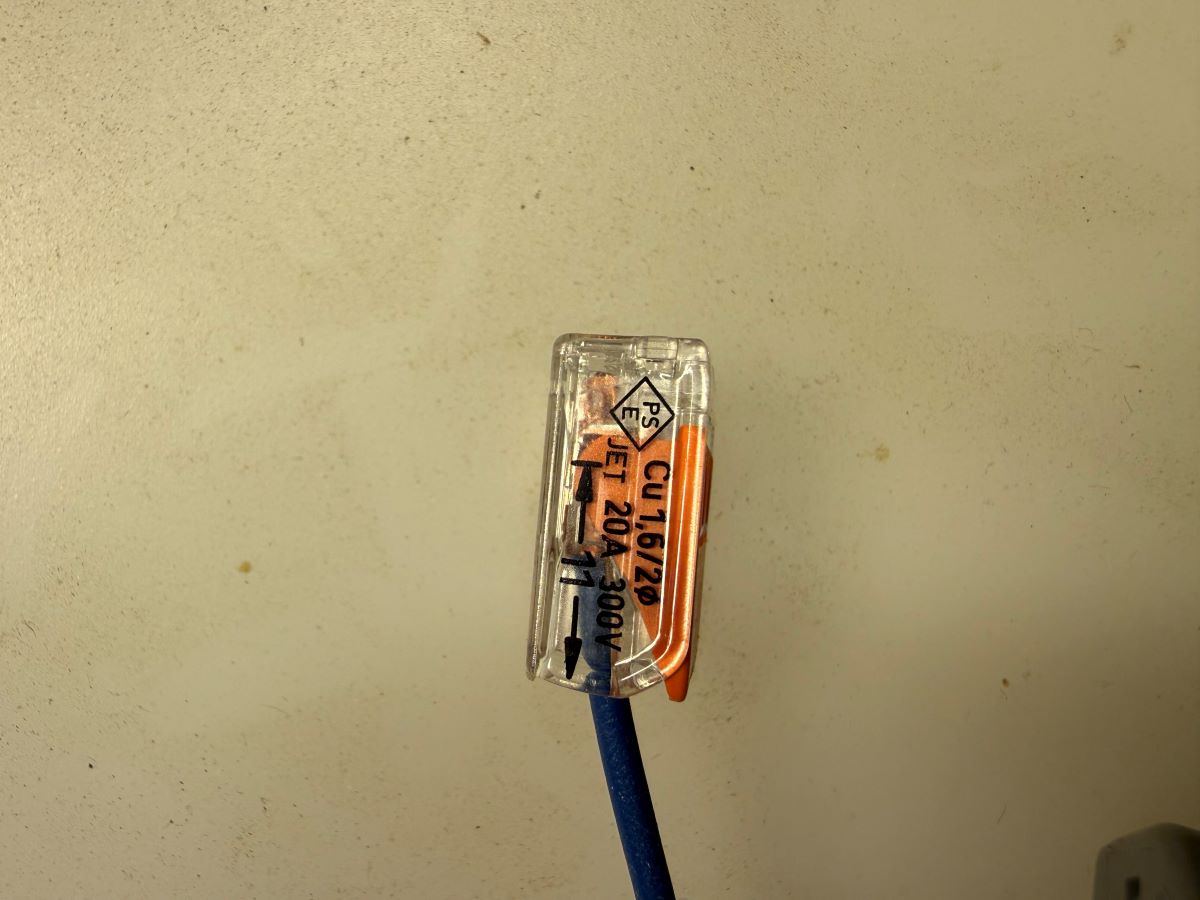

3. Dénuder à la bonne longueur. 11 mm pour la série 221 comme pour la série 2273, la valeur est marquée en clair sur le flanc de la borne, et le calibre de dénudage est souvent moulé dans le boîtier. Utiliser une pince à dénuder, pas une pince coupante.
4. Relever les leviers. Sur un Wago 221 à trois entrées, on relève les trois d’un coup, c’est plus rapide que de les faire un par un.
5. Enfoncer chaque fil jusqu’en butée. Un fil par entrée. On doit voir le cuivre arriver au fond par la fenêtre de contrôle, et l’isolant s’arrêter juste à l’entrée de la cage.
6. Rabattre les leviers et tirer. Une traction franche sur chaque fil. S’il bouge, on recommence.
Sur un Wago 2273, pas de levier : le fil rigide s’enfonce directement, et pour le retirer on le tient et on fait tourner la borne à droite et à gauche en l’éloignant.
Un fil par entrée, et jamais de brins écartés
Le 6 mm² de ma boîte de dérivation, il n’avait rien à faire dans ce Wago.
Chaque entrée d’un Wago a son propre ressort, calibré pour un conducteur d’une section donnée. Écarter les brins d’un conducteur rigide multibrin pour les répartir dans plusieurs trous, ça donne trois contacts médiocres au lieu d’un bon, une résistance de contact qui grimpe, et une borne qui travaille très au-dessus de ce pour quoi elle a été testée. Du 6 ou du 10 mm², ce n’est pas de l’éclairage. On est sur un départ de forte puissance, avec l’échauffement qui va avec.
La série 221 classique s’arrête à 4 mm² et 32 A. Pour du 6 mm², il existe la déclinaison 221-6xx, donnée pour 41 A par WAGO. Au-delà, on quitte le domaine du connecteur rapide et on passe à un bornier ou un répartiteur dimensionné pour la section.
Et deux fils dans un même trou, c’est le même problème en plus discret : un ressort ne pince correctement qu’un seul conducteur.
2 fils, 3 fils, 4 fils : même geste, pas forcément la même borne
Le nombre d’entrées ne change rien à la méthode. Ce qui change, c’est la série qu’on choisit selon le type de conducteur et la section.
| Série | Conducteurs admis | Section | Dénudage | Intensité max |
|---|---|---|---|---|
| 221 (4xx) | rigide, semi-rigide, souple | 0,14 à 4 mm² | 11 mm | 32 A |
| 221 (6xx) | rigide, semi-rigide, souple | jusqu’à 6 mm² | voir marquage borne | 41 A |
| 2273 | rigide uniquement | 0,5 à 2,5 mm² | 11 mm | 24 A |
| 222 | rigide, semi-rigide, souple | jusqu’à 4 mm² | 9 à 10 mm | voir marquage borne |
| 773 | rigide | jusqu’à 6 mm² (3 fils) | 12 à 13 mm | voir marquage borne |
| 224 | dédiée luminaires | — | voir marquage borne | 16 A |
Source : documentation et fiches produit distributeurs.

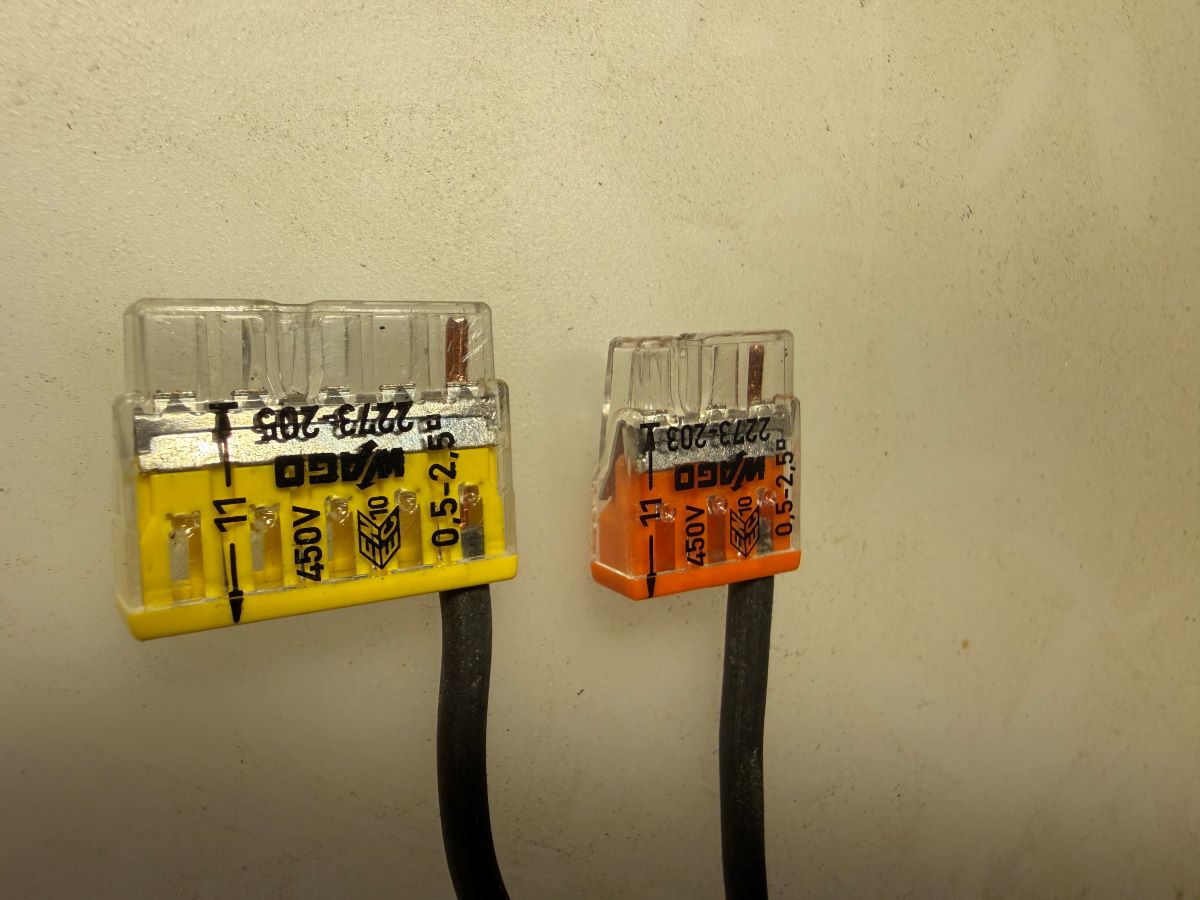

Le piège classique, c’est la borne de connexion 2273. Elle est compacte, elle est partout dans les boîtes d’encastrement, et elle n’accepte que du rigide. Un fil souple enfoncé dedans va sembler tenir, puis lâcher au premier remontage d’appareillage.
Le levier ne remplace pas la consignation
C’est le point sur lequel je ne transige pas.
Un Wago 4 mm² à levier, transparent, avec sa prise de test, ça donne une impression de confort qui pousse à travailler vite. J’ai vu des gens rabattre un levier sur un circuit encore sous tension parce que « c’est isolé, il n’y a pas de risque ». Le boîtier est isolé, oui. Le fil qu’on tient dans la main pendant qu’on l’enfonce, non.
La prise de test sert à vérifier une présence de tension sur une installation en service, pas à autoriser le raccordement sous tension.
Alors : disjoncteur coupé, consigné, vérification d’absence de tension. Chaque fois. Y compris pour un simple ajout de fil dans une borne existante.
Où la borne a le droit d’être posée
Une connexion se fait dans une enveloppe fermée, et cette enveloppe doit rester accessible sans casser quoi que ce soit. Un Wago posé nu au-dessus d’un faux plafond plâtré, ou noyé dans une saignée avant enduit, ça ne passe pas, même si la connexion elle-même est irréprochable.
Prévoir une boîte au bon volume aussi. Six bornes tassées dans une boîte de 65, on écrase les fils au remontage du couvercle et on finit par en déloger un.
FAQ
Quelle longueur dénuder pour un Wago 3 fils ? 11 mm pour une borne 221 comme pour une 2273. La cote est écrite sur le corps de la borne, c’est elle qui fait foi selon le modèle en main.
Peut-on mélanger du fil souple et du fil rigide dans la même borne ? Sur une 221, oui, chaque entrée a son ressort et accepte les deux. Sur une 2273, non, rigide uniquement.
Peut-on rouvrir un Wago et le réutiliser ? Une 221 se rouvre par son levier sans difficulté. Une 2273 se libère en tournant la borne tout en tirant le fil. Dans les deux cas, on recoupe et on redénude le conducteur avant de le remettre.
Est-ce qu’un Wago est conforme à la norme ? La borne est un matériel qui répond à sa propre norme produit. Ce qui est conforme ou non, c’est l’installation dans son ensemble : la section, la protection en amont, l’accessibilité de la boîte. La NF C 15-100 est une norme technique, et la conformité d’une installation se juge par le Consuel ou un professionnel, pas par la marque du connecteur.
Ce qu’il faut retenir
- Comment brancher un Wago 3 fils tient en quatre gestes : consigner, dénuder à 11 mm, un fil par entrée jusqu’en butée, rabattre le levier.
- Un conducteur par entrée. Jamais deux fils dans un trou, jamais des brins écartés d’un même câble.
- La série 2273 n’accepte que du rigide. La série 221 accepte tout jusqu’à 4 mm² et 32 A.
- Au-delà de 6 mm², on sort du connecteur rapide et on passe au bornier.
- Le contrôle visuel par le boîtier transparent fait partie du geste, pas de la décoration.
- Tension coupée et consignée avant toute manipulation, quelle que soit la qualité de la borne.
- En cas de doute sur une section, une protection ou une boîte existante, faire intervenir un électricien qualifié. Pour des travaux dans le Grand Est, je renvoie vers Decor’Home.
