C'est quoi une boîte de dérivation et à quoi ça sert ?

Dans une installation électrique, tout ne part pas directement du tableau. Entre le tableau et vos prises ou vos luminaires, il y a souvent un intermédiaire discret, encastré dans le mur ou posé en apparent, la boîte de dérivation. Beaucoup de gens ne savent pas que ça existe. Pourtant c’est un élément central de votre installation

C’est quoi exactement ?

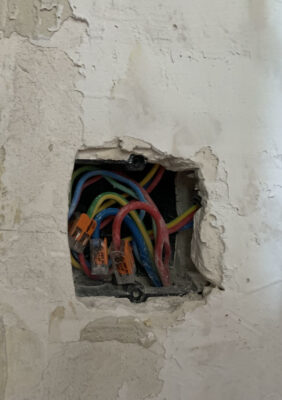

Une boîte de dérivation c’est une boîte, ronde ou carrée selon les modèles, encastrée ou en saillie qui contient uniquement des connexions électriques. À l’intérieur on trouve des wagos, ces petits connecteurs rapides qui permettent de relier plusieurs fils entre eux proprement et de façon démontable. On peut aussi y trouver un télérupteur ou d’autres éléments de commande selon l’installation.

Ce n’est pas une boîte qu’on soude, qu’on colle ou qu’on enterre définitivement. C’est un point de connexion qui doit rester accessible — et c’est une obligation réglementaire. Le couvercle doit pouvoir s’ouvrir, mais uniquement à l’aide d’un outil. Pas à la main. Ça évite qu’un enfant ou quelqu’un qui ne sait pas ce qu’il fait puisse l’ouvrir sans le vouloir.

À quoi ça sert concrètement ?

C’est là que ça devient intéressant. Imaginez que vous ayez 5 prises dans une pièce. Sans boîte de dérivation, il faudrait faire partir un câble depuis chaque prise jusqu’au tableau, c’est beaucoup de câble, beaucoup de travail et beaucoup de place dans le tableau.

Avec une boîte de dérivation, on fait arriver un seul câble depuis le tableau jusqu’à la boîte. C’est l’arrivée générale. Depuis cette boîte on repart ensuite vers chaque prise, chaque luminaire, chaque interrupteur. On distribue localement plutôt que de tout ramener au tableau.

C’est le même principe pour un circuit lumière. L’interrupteur, le luminaire et l’alimentation se retrouvent tous reliés dans la boîte de dérivation. C’est là que tout se connecte.

Pourquoi c’est important de la connaître

Sur le terrain, quand on cherche une panne, une prise qui ne fonctionne plus, une lumière qui ne répond plus, la boîte de dérivation est souvent au cœur du problème. Un fil décroché, un wago mal fermé, une connexion qui a chauffé. C’est le premier endroit qu’on ouvre après le tableau. Consultez notre article sur plus de courant dans une pièce pour voir comment elle intervient dans un diagnostic.

C’est aussi pour ça qu’elle doit rester accessible. Une boîte de dérivation murée dans le plâtre sans possibilité de l’ouvrir, c’est une non-conformité — et une galère garantie le jour où il faut intervenir.

Ce qu’il faut retenir

Une boîte de dérivation c’est un point de connexion intermédiaire entre le tableau et les éléments terminaux de votre installation. Elle contient des wagos et doit rester accessible avec un outil. Elle permet de distribuer le courant localement sans tout ramener au tableau. Sur le terrain c’est souvent là qu’on trouve les pannes. Et si la vôtre est inaccessible ou introuvable, c’est à signaler à un électricien.

Pour aller plus loin, consultez les articles suivants :

Pour aller encore plus loin sur les normes en vigueur, consultez le site de l’Union Technique de l’Electricité : ute-fr.com
