Une belle crêpière branchée au fond du terrain, au bout d’un long circuit en 2,5 mm², et des crêpes qui ne dorent plus. Le câble n’avait rien de bricolé. C’est la distance qui mangeait la chauffe.
Un calcul chute de tension mesure la tension perdue dans le câble entre l’origine de l’installation et l’appareil. Dans un logement raccordé au réseau public, la norme la limite à 3 % pour l’éclairage et 5 % pour le reste, soit 6,9 V et 11,5 V. Entrez section, longueur et puissance : l’outil tranche.

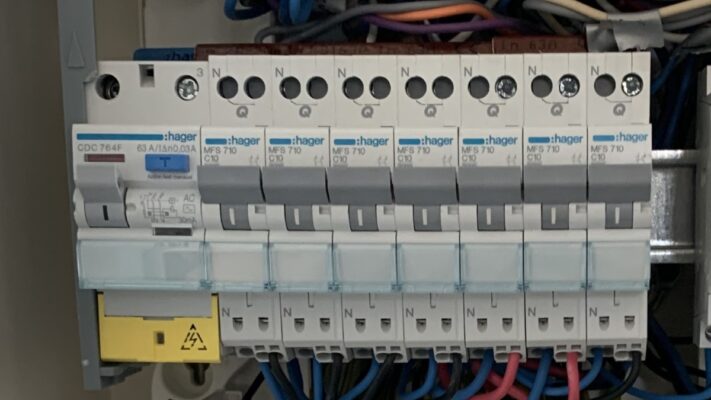

Phase, neutre, disjoncteur, différentiel : les bases qui se cachent derrière ce calcul sont dans la rubrique comprendre l’électricité.

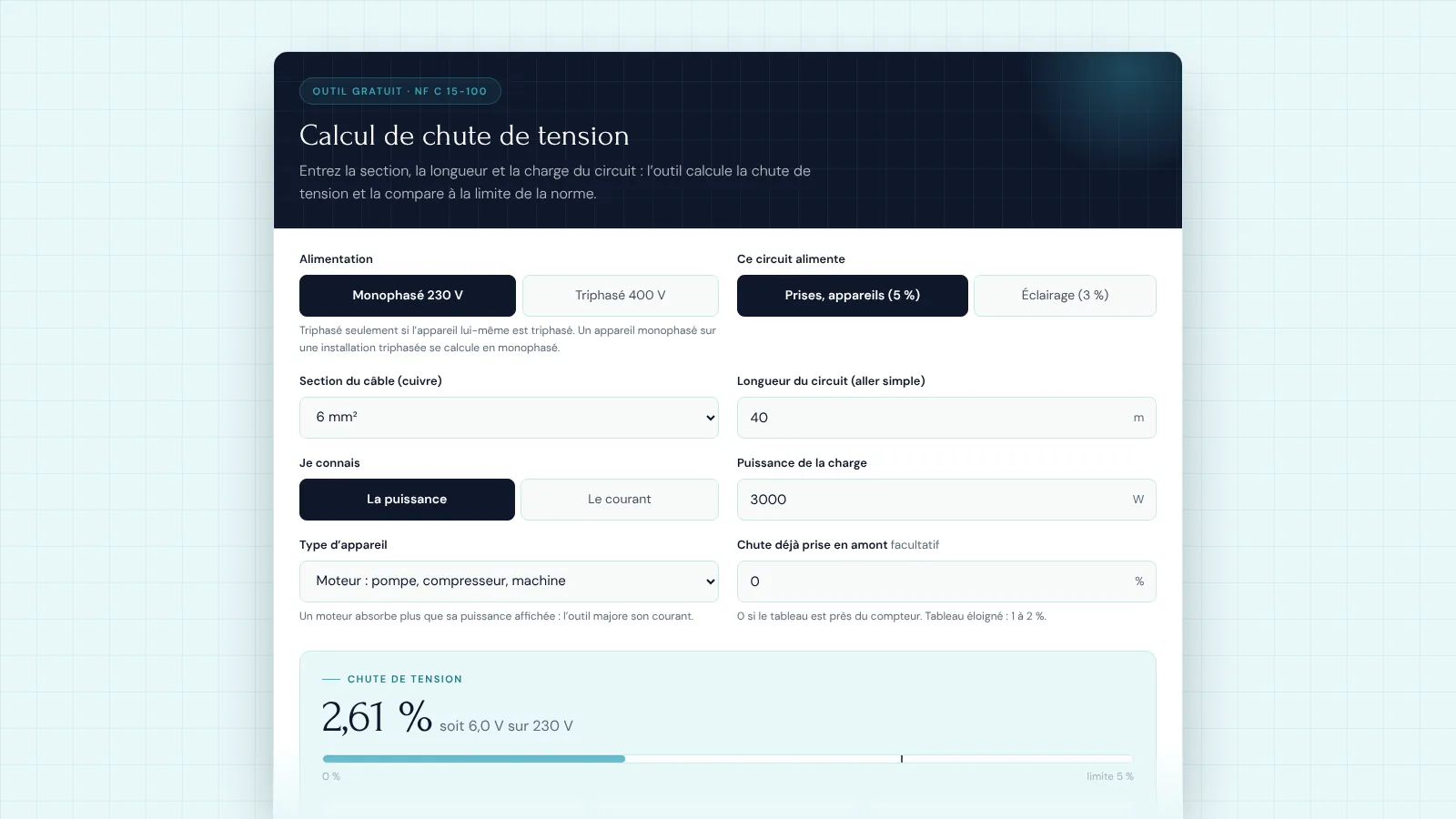

Calcul de chute de tension
Entrez la section, la longueur et la charge du circuit : l’outil calcule la chute de tension et la compare à la limite de la norme.
La méthode de calcul
Dans un logement alimenté par le réseau public (branchement à puissance limitée), la chute de tension entre l’origine de l’installation et tout point d’utilisation ne doit pas dépasser 3 % pour l’éclairage et 5 % pour les autres usages (NF C 15-100). En monophasé 230 V, cela fait 6,9 V et 11,5 V.
Monophasé : ΔU = 2 × ρ × L × IB ÷ S · Triphasé : ΔU = √3 × ρ × L × IB ÷ S
- ρ = 0,023 Ω·mm²/m, résistivité du cuivre
- L = longueur du circuit en mètres, aller simple ; S = section en mm²
- IB = courant d’emploi = P × a × b ÷ U, avec a = 1 pour le chauffage, 1,1 pour les LED, 1,8 pour le fluorescent, 2 pour un moteur jusqu’à 4 kW (1,5 de 4 à 50 kW), et b = 0,75 pour un moteur, 1 sinon
- ΔU en % = ΔU ÷ 230 × 100 en monophasé, ÷ 400 × 100 en triphasé
Méthode simplifiée : cos φ pris égal à 1 et réactance du câble négligée, ce qui reste valable pour les sections inférieures à 150 mm².
Alimentation d’un tableau éloigné du compteur : longueur maximale pour 2 %
| Section (cuivre) | AGCP 30 A | 45 A | 60 A | 90 A |
|---|---|---|---|---|
| 10 mm² | 33 m | 22 m | interdit | interdit |
| 16 mm² | 53 m | 36 m | 27 m | interdit |
| 25 mm² | 83 m | 56 m | 42 m | 28 m |
| 35 mm² | 117 m | 78 m | 58 m | 39 m |
Monophasé. En triphasé, les longueurs sont multipliées par 2 ; pour 1 % (installation avec tableau divisionnaire), divisées par 2.
Valeurs : NF C 15-100, édition 2024 (applicable depuis le 1er septembre 2025). Mise à jour : octobre 2026.
Outil d’aide au dimensionnement : il ne remplace ni l’étude d’un électricien qualifié ni le contrôle du Consuel.
Besoin du schéma de votre tableau ? Michel réalise vos plans et schémas électriques à distance, partout en France. Voir la prestation →
La vraie longueur, c’est celle du câble
Pour un garage ou une dépendance loin de la maison, la distance va vite. On part du tableau, on traverse toute la maison, souvent par les combles, on redescend, puis on file sous le terrain avec ses montées et ses descentes. Le garage est à 30 mètres à vol d’oiseau. Le câble en fait parfois le double.
Il ne faut pas le sous-estimer. Mesurez le chemin réel, remontées comprises, et gardez de la marge : dix mètres oubliés font basculer un calcul qui était juste à la limite.
La limite vaut pour tout le trajet. Si la dépendance a son propre tableau, la chute dans son câble d’alimentation s’ajoute à celle de ses circuits, d’où le champ « chute déjà prise en amont » de l’outil.
Un appareil résistif ne force pas, il chauffe moins
Beaucoup imaginent qu’un appareil qui manque de tension tire plus d’ampères pour compenser. Pas un appareil résistif comme une crêpière, un radiateur ou un chauffe-eau. Sa résistance ne bouge pas, donc le courant baisse avec la tension, et la puissance chute encore plus vite, comme le carré de la tension.
| Tension perdue dans le câble | Puissance perdue par un appareil résistif |
|---|---|
| 3 % | environ 6 % |
| 5 % | environ 10 % |
| 10 % | environ 19 % |
Avec 10 % de tension en moins, une crêpière de 2 000 W n’en donne plus qu’environ 1 620. Un moteur, lui, démarre mal et chauffe. C’est sa durée de vie qui trinque.
Calcul chute de tension : ce qu’il faut entrer
La longueur, c’est l’aller simple. L’outil compte lui-même l’aller et le retour.
Pour le courant, mettez celui de l’appareil, déduit de sa puissance : 3 000 W en 230 V, c’est 13 A. Pour un moteur, l’outil majore ce courant, car il absorbe plus que sa puissance affichée. Le calibre du disjoncteur donne le cas le plus défavorable. Il sert pour une ligne de prises dont on ignore l’usage, mais il surdimensionne un circuit dédié à un seul appareil.
Deux calculateurs en ligne ne tombent pas toujours sur le même chiffre. Souvent, l’un des deux prend la résistivité du cuivre à 20 °C. Un câble qui travaille est plus chaud et résiste davantage, si bien que ce choix sous-estime la chute d’environ un quart. L’outil de cette page calcule avec le cuivre en service, 0,023 Ω·mm²/m.
Garage ou atelier à 40 et 90 mètres
Prenons une machine d’atelier de 3 000 W à moteur, alimentée en monophasé, tableau principal près du compteur. Un moteur de cette taille compte pour environ 19,6 A dans le calcul, pas 13 A.
| Distance (aller simple) | Section | Chute de tension | À 5 % |
|---|---|---|---|
| 40 m | 2,5 mm² | 6,3 % | ne passe pas |
| 40 m | 6 mm² | 2,6 % | passe |
| 90 m | 6 mm² | 5,9 % | ne passe pas |
| 90 m | 10 mm² | 3,5 % | passe |
Limite de 5 % de l’édition 2024 de la NF C 15-100, applicable depuis le 1er septembre 2025.
À 90 m, le 6 mm² ne suffit plus, il faut du 10 mm². Et si une deuxième machine tourne en même temps, même le 10 mm² ne tient plus.
Ce que la chute de tension ne dit pas
Un bon résultat ne suffit pas à choisir le câble. La section doit aussi supporter le courant et rester cohérente avec le disjoncteur. Un chauffe-eau de 3 000 W à 25 m passerait en 1,5 mm² sur la seule chute de tension, alors que son circuit se câble en 2,5 mm² sous 20 A. La règle la plus exigeante gagne toujours.
Une ligne enterrée vers un garage a aussi ses exigences de pose, de protection mécanique et de différentiel. Tranchée, tableau dans la dépendance, raccordement au tableau principal, c’est un vrai chantier. Dans le Grand Est, Decor’Home réalise ce type de liaison ; ailleurs, faites dimensionner l’ensemble par un électricien qualifié avant d’ouvrir la tranchée.
Questions fréquentes
Peut-on mettre un câble plus gros après un câble plus fin ?
Oui, mais seulement avec un disjoncteur au changement de section, adapté au câble qui part derrière. En pratique, c’est le tableau de la dépendance qui joue ce rôle. Les chutes de tension des deux tronçons s’additionnent.
Mon appareil chauffe moins bien au fond du jardin, est-ce la chute de tension ?
C’est le premier suspect si le circuit est long et l’appareil résistif. Un électricien le confirme en mesurant la tension à la prise, appareil en marche puis à l’arrêt.
Ce qu’il faut retenir
- Un calcul chute de tension se fait sur la longueur réelle du câble, combles et terrain compris.
- Dans un logement raccordé au réseau public, la limite est de 3 % pour l’éclairage et 5 % pour le reste, depuis l’origine de l’installation.
- Moins de tension, c’est moins de puissance pour un appareil résistif.
- Entrez la puissance réelle de l’appareil ; le calibre du disjoncteur ne sert que pour le pire cas.
- La section retenue doit passer deux tests, la chute de tension et le courant qu’elle supporte.
