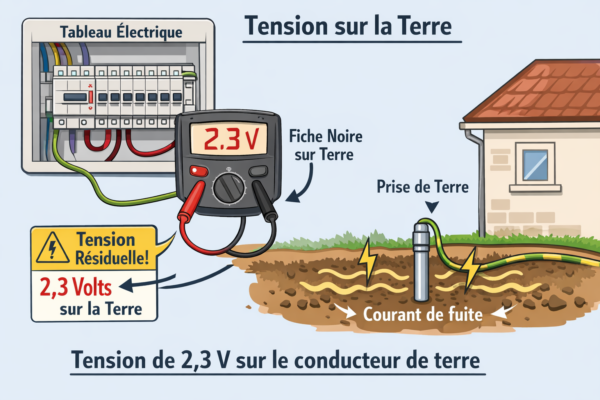

C’est une question qu’on se pose rarement — jusqu’au jour où on sort le multimètre et qu’on mesure une valeur inattendue sur le conducteur de terre. Ou alors on a senti un léger picotement en touchant une masse métallique. Dans les deux cas, ça mérite une explication.
D’abord : tension ou courant ?
C’est la première distinction à faire. Sur un conducteur de terre, on peut mesurer :
- une tension par rapport au sol réel
- un courant de fuite qui y circule
Ce n’est pas la même chose, et ça n’a pas les mêmes causes.
La terre est-elle bien raccordée au sol ?
C’est la première vérification à faire. Si la mise à la terre n’est pas correctement raccordée au piquet de terre — ou si le piquet est absent, mal enfoncé ou corrodé — le conducteur de terre « flotte ». Il peut alors prendre une tension par rapport au sol réel.
Dans ce cas, la mise à la terre ne remplit plus son rôle protecteur. C’est une situation anormale qui doit être corrigée.
Les fuites de courant des appareils modernes
Les appareils électroniques modernes — chargeurs, alimentations à découpage, appareils informatiques — génèrent naturellement de très faibles courants de fuite vers la terre. C’est inévitable et prévu par les normes.
Ces courants restent très faibles, bien en dessous du seuil de déclenchement du différentiel 30mA. Pourtant, ils peuvent créer une tension résiduelle mesurable sur le conducteur de terre dans certaines configurations d’installation.
La résistance de terre : un paramètre clé
C’est là que la norme NF C 15-100 entre en jeu. Elle fixe des valeurs précises :
- 2 ohms maximum entre la barrette de coupure et les éléments terminaux (prises, appareils)
- La résistance entre la barrette et la terre fait l’objet d’une mesure distincte, réalisée avec un mégohmmètre
Si la résistance de terre est trop élevée, même un faible courant de fuite peut créer une tension mesurable sur le conducteur. C’est le signe que la prise de terre n’est pas conforme.
Neutre et terre : attention aux confusions
Une mauvaise connexion entre le neutre et la terre quelque part dans l’installation peut également créer une tension parasite sur le conducteur de terre. C’est moins fréquent mais ça arrive — notamment dans les installations électriques vétustes où les repères de couleur ne correspondent plus aux standards actuels.
Quand s’inquiéter ?
Une tension faible et résiduelle sur le conducteur de terre peut être normale dans certains cas. En revanche, voici les situations qui doivent alerter :
- tension significative et stable mesurée entre le conducteur de terre et le sol réel
- différentiel qui saute régulièrement sans raison apparente
- picotements ressentis au contact de masses métalliques — appareils, robinetterie, radiateurs
Dans ces cas, faites intervenir un professionnel. Une mesure précise de la résistance de terre avec un mégohmmètre permettra de déterminer si l’installation est conforme.
Ce qu’il faut retenir
- Une tension sur le conducteur de terre peut venir d’une prise de terre mal raccordée ou absente
- Les appareils électroniques modernes génèrent de faibles courants de fuite — c’est normal en dessous de certains seuils
- Une résistance de terre trop élevée peut créer une tension mesurable même avec de faibles fuites
- Une confusion neutre/terre dans une vieille installation peut aussi en être la cause
- Tension significative + différentiel qui saute + picotements = appel à un professionnel
