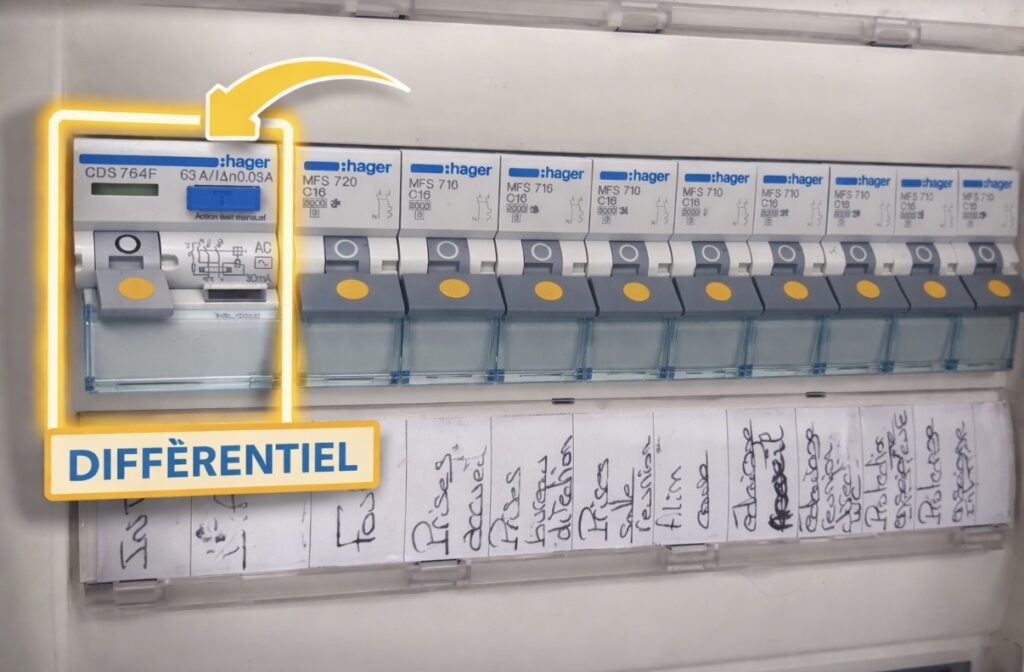

Un interrupteur différentiel (inter-diff / différentiel / vigi / appeler le comme vous voulez tant que vous ne l’appeler pas disjoncteur avec bouton test !)
Le fait qu’il saute est une situation fréquente dans une installation électrique. Cela peut couper tout ou une partie du logement et devenir rapidement gênant.
Dans la majorité des cas, ce déclenchement indique un défaut électrique qu’il ne faut pas ignorer, car il est directement lié à la sécurité des personnes.
Identifier le problème
L’interrupteur différentiel protège les personnes contre les fuites de courant à la différence du disjoncteur. (Différence entre disjoncteur et interrupteur différentiel)
Il compare en permanence :
- le courant qui pars sur la phase
- et celui qui revient par le neutre
On parle souvent du courant qui “part” par la phase et “revient” par le neutre pour simplifier la compréhension.
En réalité, en courant alternatif, le courant change de sens en permanence : il n’y a donc pas de sens de circulation fixe.
S’il détecte une différence, il coupe immédiatement le circuit. Cela signifie qu’une partie du courant “s’échappe”, généralement :
- vers la terre
- ou potentiellement à travers une personne
Diagnostic
Pour identifier l’origine du déclenchement, il faut procéder par étapes.
1. Réarmer le différentiel
Remontez l’interrupteur différentiel.
- S’il saute immédiatement → défaut présent en permanence
- S’il tient → le problème est intermittent
2. Isoler les circuits
Abaissez tous les disjoncteurs dependant de ce différentiel, puis remontez-les un par un.
Cela permet d’identifier le circuit en défaut.
3. Identifier l’équipement en cause
Une fois le circuit trouvé :
- débranchez tous les appareils
- rebranchez-les un par un
Cela permet de localiser l’appareil défectueux.
La plus part du temps, le problème vient d’un appareil électroménager ou une prise extérieure.
Causes possibles
Les causes les plus fréquentes sont :
- une fuite de courant vers la terre
- un appareil défectueux (lave-linge, chauffe-eau, etc.)
- de l’humidité ou de l’eau dans un équipement
- un câble endommagé
- une installation vieillissante
- une infiltration d’eau dans une boîte ou un circuit extérieur
L’eau est une cause très fréquente de déclenchement différentiel.
Solutions
Selon l’origine du problème :
- appareil défectueux → le débrancher ou le remplacer
- humidité → sécher ou remplacer l’équipement
- circuit endommagé → faire réparer l’installation
- défaut persistant → faire intervenir un professionnel
Dans certains cas, le problème peut être intermittent et difficile à localiser.
Sécurité
L’interrupteur différentiel est un élément de sécurité essentiel.
Il protège contre les risques :
- d’électrisation
- d’électrocution
Il ne faut jamais chercher à le neutraliser ou à le contourner.
Avant toute intervention :
- couper l’alimentation
- vérifier l’absence de tension
En cas de doute, faites appel à un professionnel.
À retenir
Un interrupteur différentiel qui saute indique généralement :
- une fuite de courant
- un appareil défectueux
- ou un problème d’humidité
Dans la majorité des cas, la panne peut être localisée en isolant les circuits puis les appareils.
